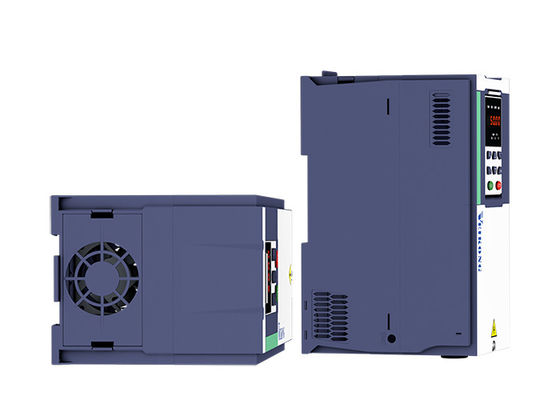

उच्च सटीक नियंत्रण के लिए 50Hz / 60Hz इनपुट आवृत्ति PMSM इन्वर्टर

पद

विनिर्देश

इनपुट

इनपुट वोल्ट

1 चरण/3 चरण 220V: 200V240V

3 चरण 380V-480V:380V ∙ 480V

अनुमत वोल्टेज उतार-चढ़ाव सीमा

-15%~10%

इनपुट आवृत्ति

50Hz / 60Hz, 5% से कम उतार-चढ़ाव

आउटपुट

आउटपुट वोल्टेज

3 चरणः0 ̊ इनपुट वोल्टेज

अतिभार क्षमता

सामान्य प्रयोजन के लिए आवेदनः नामित धारा के 150% के लिए 60S

प्रकाश भार लागू करनाः नाममात्र धारा के 120% के लिए 60 सेकंड

नियंत्रण

नियंत्रण मोड

वी/एफ नियंत्रण

पीजी कार्ड के बिना सेंसर रहित प्रवाह वेक्टर नियंत्रण ((SVC)

पीजी कार्ड (वीसी) के साथ सेंसर गति प्रवाह वेक्टर नियंत्रण

ऑपरेटिंग मोड

गति नियंत्रण, टोक़ नियंत्रण (SVC और VC)

गति सीमा

1100 (V/f)

1(SVC)

11000 (वीसी)

गति नियंत्रण की सटीकता

±0.5%(V/f)

±0.2%(एसवीसी)

±0.02%(वीसी)

प्रतिक्रिया की गति

5Hz ((V/f)

20Hz ((SVC)

50 हर्ट्ज ((वीसी)

आवृत्ति सीमा

0.00 ¢2000.00Hz(V/f)

0.00 ₹200.00 हर्ट्ज(एसवीसी)

0.00 ¥ 400.00 हर्ट्ज(वीसी)

इनपुट आवृत्ति संकल्प

डिजिटल सेटिंगः 0.01 Hz

एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.1%

स्टार्टअप टॉर्क

150%/0.5 हर्ट्ज(V/f)

180%/0.25 हर्ट्ज(एसवीसी)

200%/0Hz(वीसी)

टॉर्क नियंत्रण की सटीकता

एसवीसीः 5 हर्ट्ज के भीतर10%, 5 हर्ट्ज के ऊपर5%

वीसी:3०%

V/f वक्र

V / f वक्र प्रकार: सीधी रेखा, बहुबिंदु, शक्ति कार्य, V / f पृथक्करण;

टोक़ बढ़ाने का समर्थनः स्वचालित टोक़ बढ़ाने (कारखाना सेटिंग), मैनुअल टोक़ बढ़ाने

आवृत्ति देने वाला रैंप

समर्थन रैखिक और एस वक्र त्वरण और मंदी;

त्वरण और विलंबता समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s

डीसी बस वोल्टेज नियंत्रण

ओवरवोल्टेज स्टॉल कंट्रोल: वोल्टेज फॉल्ट को छोड़ने से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली उत्पादन को सीमित करें;

कम वोल्टेज स्टॉल नियंत्रणः यॉव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें

वीडीसीमैक्स नियंत्रणः ओवर वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न शक्ति की मात्रा को सीमित करें;

VdcMin नियंत्रणः कूद कम वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें

वाहक आवृत्ति

1kHz12kHz(प्रकार के आधार पर भिन्न होता है)

प्रारंभ विधि

सीधी शुरुआत (सीडी ब्रेक ओवरलैप किया जा सकता है); गति ट्रैकिंग शुरू

रोक विधि

धीमी गति रोकना (सीसी ब्रेकिंग को ओवरलैप किया जा सकता है); रुकने के लिए स्वतंत्र

मुख्य नियंत्रण कार्य

जॉग कंट्रोल, ड्रॉप कंट्रोल, 16 स्पीड तक का ऑपरेशन, खतरनाक स्पीड से बचने, स्विंग फ्रीक्वेंसी ऑपरेशन, त्वरण और मंदी समय स्विचिंग, वीएफ अलगाव, ओवर-एक्सिटेशन ब्रेकिंग,प्रक्रिया पीआईडी नियंत्रण, नींद और जागने का कार्य, अंतर्निहित सरल पीएलसी तर्क, आभासी इनपुट और आउटपुट टर्मिनल, अंतर्निहित देरी इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और वसूली,पूर्ण दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनलों ऊपर / नीचे

कार्य

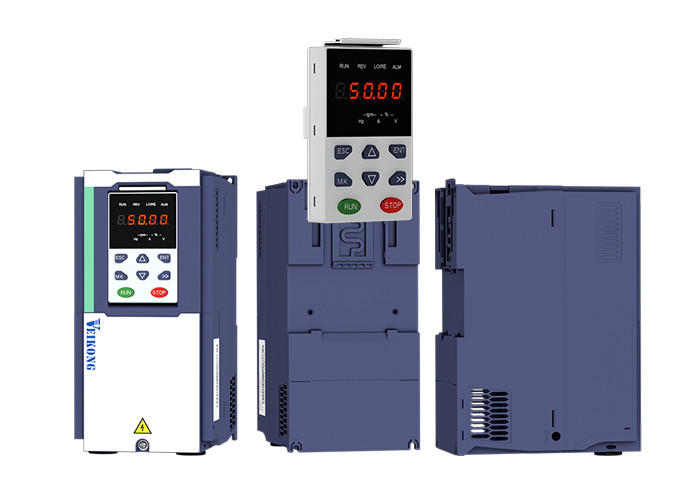

कीपैड

एलईडी डिजिटल कीबोर्ड और एलसीडी कीपैड (विकल्प)

संचार

मानक:

MODBUS संचार

खुल सकता है और विकसित हो सकता है

पीजी कार्ड

वृद्धिशील एन्कोडर इंटरफेस कार्ड (अंतर आउटपुट और ओपन कलेक्टर),रोटरी ट्रांसफार्मर कार्ड

इनपुट टर्मिनल

मानक:

5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है;

2 एनालॉग इनपुट टर्मिनल, 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA वर्तमान इनपुट का समर्थन;

विकल्प कार्डः

4 डिजिटल इनपुट टर्मिनल

2 एनालॉग इनपुट टर्मिनल.सपोर्ट-10V-+10V वोल्टेज इनपुट

आउटपुट टर्मिनल

मानक:

एक डिजिटल आउटपुट टर्मिनल;

1 उच्च गति पल्स आउटपुट टर्मिनल (खुले कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन;

1 रिले आउटपुट टर्मिनल ((दूसरा रिले एक विकल्प है)

2 एनालॉग आउटपुट टर्मिनल, 0 ~ 20mA वर्तमान आउटपुट या 0 ~ 10V वोल्टेज आउटपुट का समर्थन;

विकल्प कार्डः 4 डिजिटल आउटपुट टर्मिनल

सुरक्षा

सुरक्षा कार्य के लिए अध्याय 6 "त्रुटि निवारण और प्रतिरोध" देखें।

पर्यावरण

स्थापना का स्थान

घर के अंदर, कोई प्रत्यक्ष सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकने या नमक नहीं।

ऊंचाई

0-3000 मीटर.इंवर्टर को 1000 मीटर से अधिक ऊंचाई में घटाया जाएगा और 100 मीटर की ऊंचाई में वृद्धि होने पर नाममात्र आउटपुट करंट 1% कम हो जाएगा।

परिवेश का तापमान

-10°C~+40°C,अधिकतम 50°C (यदि परिवेश का तापमान 40°C से 50°C के बीच हो तो घटाया जाता है) यदि तापमान 1°C बढ़ता है तो नामित आउटपुट करंट में 1.5% की कमी आती है

आर्द्रता

95% से कम आरएच, बिना संक्षेपण के

कंपन

5.9 मीटर/सेकेंड से कम²(0.6 ग्राम)

भंडारण तापमान

-20°C ~ +60°C

अन्य

स्थापना

दीवार पर लगे, फर्श पर नियंत्रित कैबिनेट, transmural

सुरक्षा स्तर

IP20

शीतलन विधि

मजबूर हवा ठंडा

ईएमसी

CE ROHS

आंतरिक ईएमसी फ़िल्टर

EN61800-3 के अनुरूप

श्रेणी C3

3^rdपर्यावरण

मॉडल

शक्ति क्षमता

(KVA)

इनपुट करंट

(A)

आउटपुट करंट ((A)

अनुकूलन योग्य मोटर

(किलोवाट)

आकार

ब्रेक यूनिट

भारी भार

हल्का भार

तीन चरणः 380-480V,50/60Hz

VFD530-R75GT4B

1.5

3.4

2.5

4.2

0.75

आकार A

आंतरिक

VFD530-1R5GT4B

3

5

4.2

5.6

1.5

VFD530-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD530-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD530-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

आकार B

VFD530-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD530-011G/015PT4B

17

26.0

25.0

31.0

11

आकार C

आंतरिक

VFD530-015G/018PT4B

21

35.0

32.0

37.0

15

VFD530-018G/022PT4B

24

38.5

37.0

45.0

18.5

आकार D

VFD530-022G/030PT4B

30

46.5

45.0

57.0

22

VFD530-030G/037PT4

40

62.0

60.0

75.0

30

आकार E

विकल्प

VFD530-037G/045PT4

50

76.0

75.0

87.0

37

VFD530-045G/055PT4

60

92.0

90.0

110.0

45

आकार F

VFD530-055G/075PT4

75

113.0

110.0

135.0

55

VFD530-075G/090PT4

104

157.0

152.0

165.0

75

आकार G

VFD530-090G/110PT4

112

170.0

176.0

210.0

90

बाहरी

VFD530-110G/132PT4

145

220.0

210.0

253.0

110

आकार H

VFD530-132G/160PT4

170

258.0

253.0

304.0

132

आकार I

VFD530-160G/185PT4

210

320.0

304.0

360.0

160

VFD530-185G/200PT4

245

372.0

360.0

380.0

185

आकार J

VFD530-200G/220PT4

250

380.0

380.0

426.0

200

VFD530-220G/250PT4

280

425.0

426.0

465.0

220

आकार K

VFD530-250G/280PT4

315

479.0

465.0

520.0

250

VFD530-280G/315PT4

350

532.0

520.0

585.0

280

आकार L

VFD530-315G/355PT4

385

585.0

585.0

650.0

315

VFD530-355G/400PT4

420

638.0

650.0

725.0

355

आकार M

VFD530-400G/450PT4

470

714.0

725.0

820.0

400

VFD530-450G/500PT4

530

800.0

820.0

/

450

आकार N

VFD530-500G/560PT4

580

880.0

900.0

/

500

VFD530-560G/630PT4

630

950.0

980.0

/

560

आकार O

VFD530-630GT4

710

1080

1120.

/

630

आकार O

VFD530-710GT4

790

1200

1260

/

710

आकार O

एकल चरणः 220V, 50/60HZ

VFD530-R40GS2

1.3

6.0

3.2

5.6

0.4

आकार A

अंतर्निहित

VFD530-R75GS2

2.4

11.0

5.6

8.0

0.75

आकार A

VFD530-1R5GS2

3.5

15.0

8.0

10.6

1.5

आकार A

VFD530-2R2GS2

5.5

25.0

10.6

14.0

2.2

आकार A

VFD530-4R0GS2

7.7

35.0

17.0

23.0

4.0

आकार B

VFD530-5R5GS2

8.9

53.0

25.0

31.0

5.5

आकार C

VFD530-7R5GS2

11

67.0

32.0

37.0

7.5

आकार C
