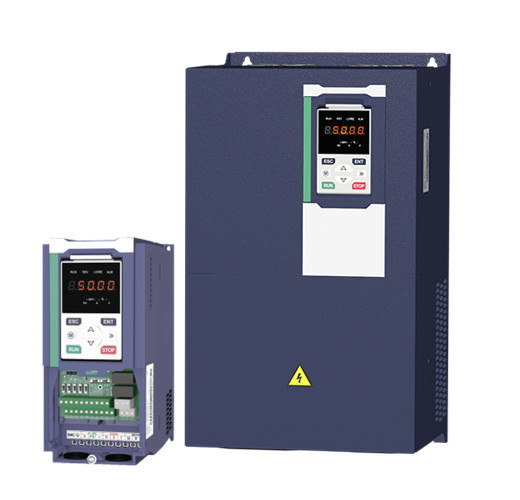

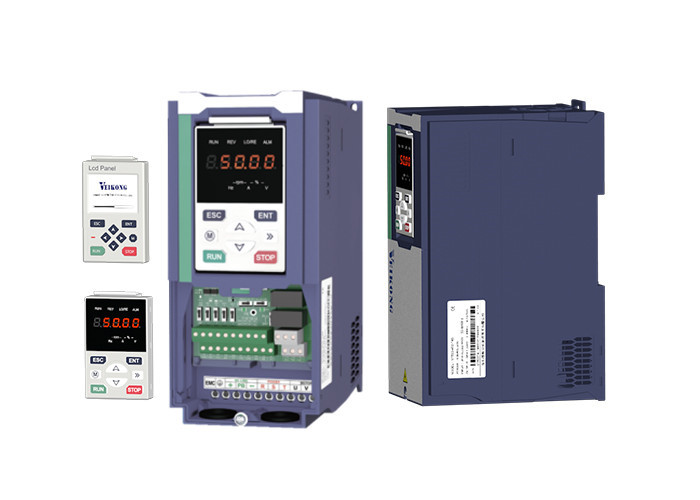

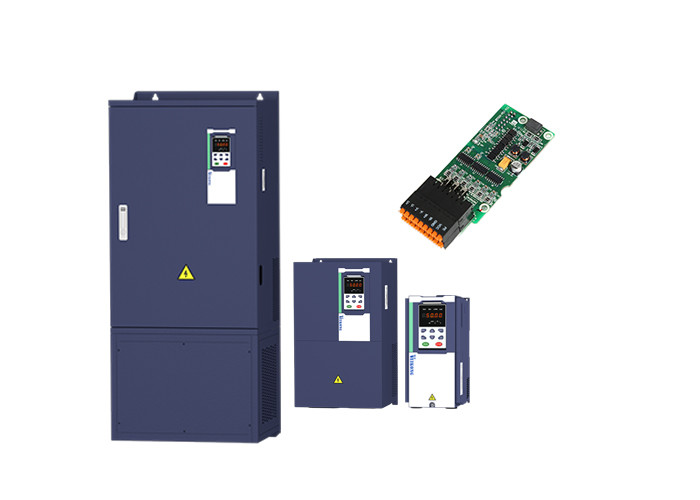

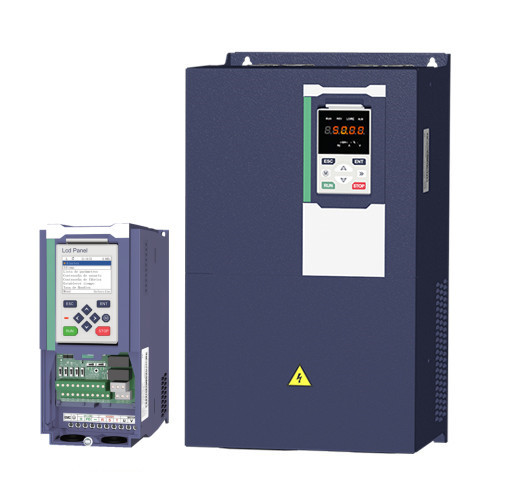

सरल स्वचालन और प्रक्रिया अनुकूलन के लिए कई अंतर्निहित नियंत्रण कार्य

नियंत्रण

नियंत्रण मोड

वी/एफ नियंत्रण

पीजी कार्ड के बिना सेंसर रहित प्रवाह वेक्टर नियंत्रण ((SVC)

पीजी कार्ड (वीसी) के साथ सेंसर गति प्रवाह वेक्टर नियंत्रण

ऑपरेटिंग मोड

गति नियंत्रण, टोक़ नियंत्रण (SVC और VC)

गति सीमा

1100 (V/f)

1(SVC)

11000 (वीसी)

गति नियंत्रण की सटीकता

±0.5%(V/f)

±0.2%(एसवीसी)

±0.02%(वीसी)

प्रतिक्रिया की गति

5Hz ((V/f)

20Hz ((SVC)

50 हर्ट्ज ((वीसी)

आवृत्ति सीमा

0.00 ¢2000.00Hz(V/f)

0.00 ₹200.00 हर्ट्ज(एसवीसी)

0.00 ¥ 400.00 हर्ट्ज(वीसी)

इनपुट आवृत्ति संकल्प

डिजिटल सेटिंगः 0.01 Hz

एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.1%

स्टार्टअप टॉर्क

150%/0.5 हर्ट्ज(V/f)

180%/0.25 हर्ट्ज(एसवीसी)

200%/0Hz(वीसी)

टॉर्क नियंत्रण की सटीकता

एसवीसीः 5 हर्ट्ज के भीतर10%, 5 हर्ट्ज के ऊपर5%

वीसी:3०%

V/f वक्र

V / f वक्र प्रकार: सीधी रेखा, बहुबिंदु, शक्ति कार्य, V / f पृथक्करण;

टोक़ बढ़ाने का समर्थनः स्वचालित टोक़ बढ़ाने (कारखाना सेटिंग), मैनुअल टोक़ बढ़ाने

आवृत्ति देने वाला रैंप

समर्थन रैखिक और एस वक्र त्वरण और मंदी;

त्वरण और विलंबता समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s

डीसी बस वोल्टेज नियंत्रण

ओवरवोल्टेज स्टॉल कंट्रोल: वोल्टेज फॉल्ट को छोड़ने से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली उत्पादन को सीमित करें;

कम वोल्टेज स्टॉल नियंत्रणः यॉव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें

वीडीसीमैक्स नियंत्रणः ओवर वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न शक्ति की मात्रा को सीमित करें;

VdcMin नियंत्रणः कूद कम वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें

वाहक आवृत्ति

1kHz12kHz(प्रकार के आधार पर भिन्न होता है)

प्रारंभ विधि

सीधी शुरुआत (सीडी ब्रेक ओवरलैप किया जा सकता है); गति ट्रैकिंग शुरू

रोक विधि

धीमी गति रोकना (सीसी ब्रेकिंग को ओवरलैप किया जा सकता है); रुकने के लिए स्वतंत्र

मुख्य नियंत्रण कार्य

जॉग कंट्रोल, ड्रॉप कंट्रोल, 16 स्पीड तक का ऑपरेशन, खतरनाक स्पीड से बचने, स्विंग फ्रीक्वेंसी ऑपरेशन, त्वरण और विलंबता समय स्विचिंग, वीएफ अलगाव, अति उत्तेजना ब्रेकिंग,प्रक्रिया पीआईडी नियंत्रण, नींद और जागने का कार्य, अंतर्निहित सरल पीएलसी तर्क, आभासी इनपुट और आउटपुट टर्मिनल, अंतर्निहित देरी इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और वसूली,पूर्ण दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनलों ऊपर / नीचे

17 समूह सिंक्रोनस मोटर नियंत्रण

पी1700

आरंभिक स्थिति पहचान मोड

0धड़कन परीक्षण

1: उच्च आवृत्ति इंजेक्शन

1

★

पी1701

आरंभिक स्थिति पहचान करंट

५०%१८०%

१००%

★

पी1703

कम गति वाले क्षेत्र की परिभाषा

00.1% ~ 60.0%

10०%

★

पी1707

उच्च आवृत्ति इंजेक्शन आयाम

5% ~ 50.0%

उच्च आवृत्ति सिग्नल इंजेक्शन के आयाम के लिए, सेट मूल्य जितना बड़ा होगा, स्थिति पहचान की सटीकता उतनी ही अधिक होगी, लेकिन मोटर का शोर उतना ही अधिक होगा।सेट मूल्य यथासंभव कम होना चाहिए जब सटीकता आवश्यकताओं को पूरा करता है.

20०%

☆

पी1711

एसवीसी में कम गति में संचालन मोड

0सामान्य तरीके से

1: उच्च आवृत्ति इंजेक्शन ऑपरेशन

0

★

पी1712

एसवीसी में कम गति पर कोई भार धारा नहीं

0. 0% ००. ०%

२०%

☆

पी1713

एसवीसी में उच्च गति पर कोई भार धारा नहीं

00.0% ️ 50.0%

2०%

☆

पी1718

एमटीपीए नियंत्रण

0विकलांग

1सक्षम

एमटीपीए अधिकतम टॉर्क करंट अनुपात नियंत्रण है। एमटीपीए को सक्षम करने से एसवीसी और वीसी लोड के तहत चल रहे समय मोटर करंट को कम किया जा सकता है।

0

☆

पी1719

एमटीपीए नियंत्रण समायोजन समय

सेट मूल्य जितना छोटा होगा, एमटीपीए उतना ही तेज़ कार्य करेगा, यदि सेट मूल्य बहुत छोटा है तो यह वर्तमान दोलन का कारण बनेगा

0.500

☆
