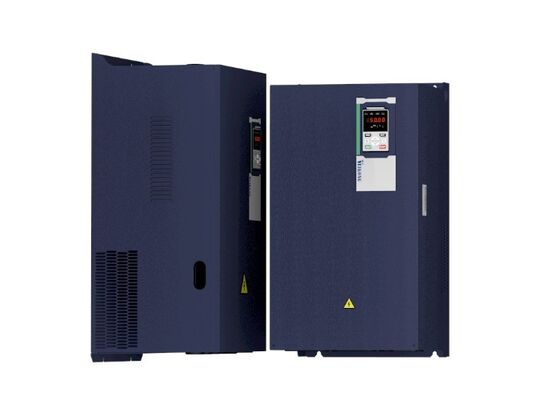

0.75-710kW AC ड्राइव के लिए एंटी-स्वै और ब्रेक कंट्रोल के साथ 380V हेवी ड्यूटी क्रेन इन्वर्टर VEIKONG CH530

उत्पाद परिचय

VEIKONG CH530 क्रेन, इलेक्ट्रिक हॉइस्ट, विंच और औद्योगिक लिफ्टिंग मशीनरी के लिए विकसित एक हेवी-ड्यूटी एसी ड्राइव है। यह स्थिर शुरुआत, सुचारू गति विनियमन, विश्वसनीय यांत्रिक ब्रेक समन्वय और बेहतर लोड नियंत्रण प्रदान करने के लिए समर्पित क्रेन कार्यों के साथ सटीक मोटर नियंत्रण को जोड़ता है।

CH530 तीन-चरण एसी 380V-480V बिजली की आपूर्ति का समर्थन करता है और 0.75kW से 710kW तक की मोटर पावर रेटिंग को कवर करता है। यह अतुल्यकालिक मोटर और स्थायी चुंबक तुल्यकालिक मोटर दोनों को नियंत्रित कर सकता है, जिससे यह नए क्रेन सिस्टम, उपकरण उन्नयन और प्रतिस्थापन परियोजनाओं के लिए उपयुक्त है।

पारंपरिक सामान्य-उद्देश्य वाले इन्वर्टर की तुलना में, CH530 हॉइस्टिंग, लोअरिंग, ट्रॉली यात्रा, ब्रिज यात्रा और स्लीविंग तंत्र के लिए एप्लिकेशन-विशिष्ट कार्य प्रदान करता है। इसके पेशेवर नियंत्रण एल्गोरिदम क्रेन सुरक्षा, संचालन दक्षता और कमीशनिंग सुविधा को बेहतर बनाने में मदद करते हैं।

मुख्य उत्पाद हाइलाइट्स

• क्रेन और लिफ्टिंग उपकरण के लिए समर्पित चर आवृत्ति ड्राइव
• तीन-चरण एसी 380V-480V इनपुट वोल्टेज
• 0.75kW से 710kW तक की विस्तृत पावर रेंज
• पेशेवर यांत्रिक ब्रेक अनुक्रम नियंत्रण
• एनकोडर फीडबैक के साथ 0Hz पर 150% तक शुरुआती टॉर्क
• ट्रॉली और ब्रिज यात्रा के लिए एकीकृत एंटी-स्वै नियंत्रण
• अतिरिक्त लोड-होल्डिंग सुरक्षा के लिए जीरो-सर्वो फ़ंक्शन
• हल्के-लोड की स्थिति में स्वचालित गति वृद्धि
• भारी-लोड की स्थिति में स्वचालित गति कमी
• सुचारू रैखिक और एस-वक्र त्वरण और मंदी
• त्वरित कमीशनिंग के लिए अंतर्निहित क्रेन पैरामीटर मैक्रोज़
• अतुल्यकालिक और स्थायी चुंबक तुल्यकालिक मोटर के लिए समर्थन
• मानक Modbus RTU संचार
• वैकल्पिक औद्योगिक ईथरनेट और फील्डबस संचार
• एकाधिक एनकोडर और I/O विस्तार विकल्प
• 24-महीने की वारंटी और पेशेवर तकनीकी सहायता

उत्पाद सुविधाएँ

सटीक यांत्रिक ब्रेक नियंत्रण

क्रेन और हॉइस्ट अनुप्रयोगों के लिए विश्वसनीय ब्रेक समन्वय आवश्यक है। CH530 मोटर करंट, आउटपुट फ्रीक्वेंसी और समायोज्य टाइमिंग सेटिंग्स के अनुसार यांत्रिक ब्रेक को नियंत्रित करता है।

यांत्रिक ब्रेक जारी होने से पहले, ड्राइव आवश्यक मोटर टॉर्क स्थापित कर सकता है। यह स्टार्टअप के दौरान निलंबित लोड को गिरने या फिसलने से रोकने में मदद करता है। रोकने के दौरान, ड्राइव एक सुचारू और नियंत्रित स्टॉप प्राप्त करने के लिए मोटर मंदी और ब्रेक अनुप्रयोग का समन्वय करता है।

क्रेन संरचना, मोटर विशेषताओं, लोड स्थितियों और यांत्रिक ब्रेक प्रतिक्रिया के अनुसार कई ब्रेक टाइमिंग पैरामीटर समायोजित किए जा सकते हैं।

शक्तिशाली हेवी-लोड स्टार्टिंग प्रदर्शन

CH530 मांग वाले लिफ्टिंग अनुप्रयोगों के लिए उत्कृष्ट कम-गति टॉर्क प्रदर्शन प्रदान करता है। क्लोज्ड-लूप वेक्टर नियंत्रण के तहत, ड्राइव 0Hz पर 150% तक शुरुआती टॉर्क प्रदान कर सकता है।

यह मोटर को यांत्रिक ब्रेक जारी होने से पहले पर्याप्त टॉर्क उत्पन्न करने में सक्षम बनाता है। यह विशेष रूप से हॉइस्ट, विंच, खनन लिफ्टिंग सिस्टम और अन्य उपकरणों के लिए उपयोगी है जो अक्सर निलंबित लोड के साथ शुरू होते हैं।

होइस्टिंग सुरक्षा के लिए एंटी-स्लिप नियंत्रण

अंतर्निहित एंटी-स्लिप एल्गोरिथम उठाने और कम करने के दौरान अप्रत्याशित लोड आंदोलन को रोकने में मदद करता है। ड्राइव कम-गति संचालन, स्टार्टअप और दिशा परिवर्तनों के दौरान स्थिर मोटर टॉर्क बनाए रखता है।

यह फ़ंक्शन अपर्याप्त शुरुआती टॉर्क या मोटर और यांत्रिक ब्रेक के बीच गलत समन्वय के कारण लोड स्लिप के जोखिम को कम करता है।

एकीकृत एंटी-स्वै प्रौद्योगिकी

लोड स्विंग क्रेन दक्षता को कम कर सकता है और सटीक स्थिति को कठिन बना सकता है। CH530 में ट्रॉली और ब्रिज यात्रा तंत्र के लिए एक एंटी-स्वै नियंत्रण फ़ंक्शन शामिल है।

त्वरण और मंदी प्रक्रिया को अनुकूलित करके, ड्राइव निलंबित-लोड दोलन को कम करने में मदद करता है। यह ऑपरेटर को लोड को अधिक तेज़ी से स्थिति में लाने की अनुमति देता है और अनावश्यक आगे और पीछे समायोजन को कम करता है।

जीरो-सर्वो लोड-होल्डिंग फ़ंक्शन

यदि यांत्रिक ब्रेक सही ढंग से बंद होने में विफल रहता है या पर्याप्त होल्डिंग बल प्रदान नहीं कर सकता है, तो मोटर शाफ्ट घूमना शुरू कर सकता है। CH530 इस आंदोलन का पता लगा सकता है और जीरो-सर्वो फ़ंक्शन को सक्रिय कर सकता है।

ड्राइव लोड की वर्तमान स्थिति या ट्रॉली को बनाए रखने में मदद करने के लिए होल्डिंग टॉर्क उत्पन्न करता है। साथ ही, असामान्य स्थिति के बारे में ऑपरेटर को सूचित करने के लिए एक अलार्म ट्रिगर किया जा सकता है।

स्वचालित लाइट-लोड स्पीड इंक्रीज

जब वास्तविक लोड रेटेड लोड से कम होता है, तो CH530 कार्य चक्र को छोटा करने और हैंडलिंग दक्षता में सुधार करने के लिए स्वचालित रूप से ऑपरेटिंग गति बढ़ा सकता है।

यह फ़ंक्शन उन क्रेन के लिए उपयोगी है जो अक्सर विभिन्न लोड स्तरों के साथ संचालित होती हैं। यह बार-बार मैन्युअल गति समायोजन की आवश्यकता के बिना हल्के-लोड की स्थिति में तेज़ संचालन को सक्षम बनाता है।

स्वचालित हेवी-लोड स्पीड रिडक्शन

जब भारी लोड या ओवरलोड की स्थिति का पता चलता है, तो ड्राइव स्वचालित रूप से ऑपरेटिंग गति कम कर सकता है। यह मोटर, इन्वर्टर, गियरबॉक्स, यांत्रिक ब्रेक और अन्य ट्रांसमिशन घटकों की सुरक्षा में मदद करता है।

लाइट-लोड स्पीड इंक्रीज और हेवी-लोड स्पीड रिडक्शन का संयोजन क्रेन को विश्वसनीय लोड नियंत्रण बनाए रखते हुए कुशलतापूर्वक संचालित करने की अनुमति देता है।

सुचारू गति नियंत्रण

CH530 रैखिक और एस-वक्र त्वरण और मंदी दोनों का समर्थन करता है। विभिन्न क्रेन आंदोलनों के लिए त्वरण और मंदी के चार समूहों को कॉन्फ़िगर किया जा सकता है।

सुचारू गति संक्रमण स्टार्टअप, स्टॉपिंग और दिशा परिवर्तनों के दौरान यांत्रिक प्रभाव को कम करने में मदद करते हैं। वे लोड स्विंग को भी कम कर सकते हैं और गियरबॉक्स, कपलिंग, वायर रोप, पहियों और यांत्रिक संरचना के सेवा जीवन को बढ़ा सकते हैं।

एकाधिक क्रेन नियंत्रण मैक्रोज़

पूर्व-प्रोग्राम किए गए क्रेन पैरामीटर मैक्रोज़ CH530 में एकीकृत हैं। ये मैक्रोज़ हॉइस्टिंग, ट्रॉली यात्रा, ब्रिज यात्रा और टॉवर क्रेन स्लीविंग सिस्टम को कॉन्फ़िगर करने के लिए एक सुविधाजनक प्रारंभिक बिंदु प्रदान करते हैं।

कमीशनिंग इंजीनियर प्रासंगिक एप्लिकेशन मैक्रो का चयन कर सकता है और फिर वास्तविक उपकरण के अनुसार मोटर और नियंत्रण मापदंडों को समायोजित कर सकता है।

लचीले मोटर नियंत्रण विकल्प

CH530 V/F नियंत्रण, सेंसरलेस वेक्टर नियंत्रण और एनकोडर फीडबैक के साथ क्लोज्ड-लूप वेक्टर नियंत्रण का समर्थन करता है।

V/F नियंत्रण बुनियादी गति-नियंत्रण आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त है। सेंसरलेस वेक्टर नियंत्रण एनकोडर के बिना बेहतर टॉर्क और गति प्रदर्शन प्रदान करता है। क्लोज्ड-लूप वेक्टर नियंत्रण मांग वाले हॉइस्टिंग अनुप्रयोगों के लिए अधिक सटीक गति और टॉर्क नियंत्रण प्रदान करता है।

विशिष्ट अनुप्रयोग

VEIKONG CH530 का उपयोग विभिन्न प्रकार के लिफ्टिंग और सामग्री-हैंडलिंग उपकरणों में किया जा सकता है, जिनमें शामिल हैं:

• इलेक्ट्रिक वायर-रोप हॉइस्ट
• चेन हॉइस्ट
• औद्योगिक विंच
• ओवरहेड क्रेन
• ब्रिज क्रेन
• गैन्ट्री क्रेन
• टॉवर क्रेन
• पोर्ट क्रेन
• कंटेनर-हैंडलिंग क्रेन
• निर्माण लिफ्टिंग सिस्टम
• खनन हॉइस्ट
• धातुकर्म क्रेन
• कार्यशाला क्रेन
• गोदाम सामग्री-हैंडलिंग उपकरण
• ट्रॉली और ब्रिज यात्रा तंत्र
• क्रेन स्लीविंग तंत्र

आवेदन लाभ

होइस्टिंग तंत्र के लिए

CH530 उच्च शुरुआती टॉर्क, पेशेवर ब्रेक नियंत्रण, एंटी-स्लिप सुरक्षा और स्थिर कम-गति संचालन प्रदान करता है। ये कार्य सुरक्षित और सुचारू उठाने और कम करने में मदद करते हैं।

ट्रॉली यात्रा के लिए

ड्राइव सुचारू त्वरण, सटीक गति विनियमन और एंटी-स्वै नियंत्रण प्रदान करता है। यह लोड स्विंग को कम करने और क्षैतिज स्थिति में सुधार करने में मदद करता है।

ब्रिज और गैन्ट्री यात्रा के लिए

एकाधिक गति सेटिंग्स, एस-वक्र नियंत्रण, और सिंक्रनाइज़्ड त्वरण और मंदी यात्रा स्थिरता में सुधार करने और यांत्रिक झटके को कम करने में मदद करते हैं।

टॉवर क्रेन स्लीविंग के लिए

CH530 सुचारू शुरुआत, स्टॉपिंग और दिशा परिवर्तन प्रदान करता है। यह स्लीविंग ऑपरेशन के दौरान संरचनात्मक कंपन और यांत्रिक प्रभाव को कम करने में मदद करता है।

विंच और खनन हॉइस्ट के लिए

क्लोज्ड-लूप वेक्टर नियंत्रण, उच्च शुरुआती टॉर्क और विश्वसनीय ब्रेक समन्वय भारी-लोड ऊर्ध्वाधर परिवहन के लिए बेहतर नियंत्रण प्रदान करते हैं।

संचार और विस्तार विकल्प

PLCs, HMIs और औद्योगिक नियंत्रण प्रणालियों से कनेक्शन के लिए Modbus RTU संचार मानक के रूप में शामिल है।

परियोजना आवश्यकताओं के अनुसार निम्नलिखित संचार विकल्प उपलब्ध हैं:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

वैकल्पिक इंक्रीमेंटल एनकोडर कार्ड, रिज़ॉल्वर कार्ड, संचार कार्ड और I/O विस्तार मॉड्यूल भी उपलब्ध हैं। ये विकल्प CH530 को विभिन्न फीडबैक, टर्मिनल, नेटवर्किंग और स्वचालन आवश्यकताओं को पूरा करने की अनुमति देते हैं।

ब्रेकिंग सिस्टम कॉन्फ़िगरेशन

0.75kW से 90kW तक के CH530 मॉडल अंतर्निहित ब्रेकिंग इकाइयों के साथ उपलब्ध हैं, जो बाहरी घटकों की संख्या को कम करते हैं और नियंत्रण-कैबिनेट स्थान बचाते हैं।

110kW से 710kW तक के मॉडल उपयुक्त बाहरी ब्रेकिंग इकाइयों के साथ उपयोग के लिए डिज़ाइन किए गए हैं। ब्रेकिंग रेसिस्टर और ब्रेकिंग यूनिट का चयन मोटर पावर, लिफ्टिंग लोड, मंदी समय, ऑपरेटिंग चक्र और आवश्यक ब्रेकिंग ड्यूटी के अनुसार किया जाना चाहिए।

VEIKONG वास्तविक आवेदन के अनुसार ब्रेकिंग रेसिस्टर और ब्रेकिंग यूनिट चयन के साथ ग्राहकों की सहायता कर सकता है।

VEIKONG क्यों चुनें?

विशेष क्रेन नियंत्रण समाधान

CH530 विशेष रूप से लिफ्टिंग उपकरण के लिए विकसित किया गया है और एक ड्राइव प्लेटफॉर्म में महत्वपूर्ण क्रेन कार्यों को एकीकृत करता है।

अनुभवी तकनीकी टीम

VEIKONG की तकनीकी और प्रबंधन टीमों के पास औद्योगिक ड्राइव नियंत्रण और मोटर अनुप्रयोगों में 20 से अधिक वर्षों का अनुभव है।

विस्तृत उत्पाद चयन

छोटे हॉइस्ट, मध्यम-ड्यूटी क्रेन और बड़े औद्योगिक लिफ्टिंग सिस्टम के लिए 0.75kW से 710kW तक की पावर रेटिंग उपलब्ध हैं।

विश्वसनीय गुणवत्ता प्रबंधन

VEIKONG उत्पाद विकास, घटक निरीक्षण, असेंबली, कार्यात्मक परीक्षण और अंतिम निरीक्षण के दौरान सख्त गुणवत्ता-नियंत्रण प्रक्रियाओं को लागू करता है।

आवेदन समर्थन

हमारी तकनीकी टीम ड्राइव चयन, मोटर मिलान, वायरिंग, पैरामीटर सेटिंग्स, ब्रेकिंग सिस्टम चयन, कमीशनिंग और दोष विश्लेषण के साथ सहायता कर सकती है।

लचीला कॉन्फ़िगरेशन

परियोजना आवश्यकताओं के अनुसार विभिन्न कीपैड, संचार कार्ड, एनकोडर कार्ड, I/O मॉड्यूल, ब्रेकिंग इकाइयां और ब्रेकिंग रेसिस्टर का चयन किया जा सकता है।

वैश्विक बिक्री के बाद सेवा

VEIKONG अंतरराष्ट्रीय ग्राहकों के लिए दूरस्थ तकनीकी सहायता, समस्या निवारण सहायता और 24 महीने की उत्पाद वारंटी प्रदान करता है।
