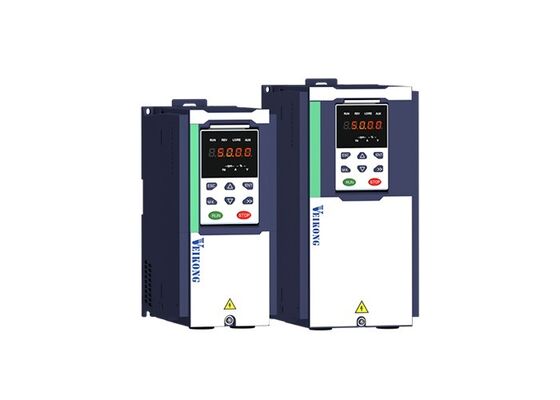

VEIKONG CH530 क्रेन समर्पित चर आवृत्ति ड्राइव ब्रेक नियंत्रण के साथ 150% प्रारंभिक टॉर्क और एंटी-स्वै नियंत्रण

उत्पाद अवलोकन

VEIKONG CH530 सीरीज़ क्रेन, हॉइस्ट, विंच और अन्य लिफ्टिंग उपकरणों के लिए विशेष रूप से डिज़ाइन किया गया एक उच्च-प्रदर्शन वाला वेरिएबल फ्रीक्वेंसी ड्राइव है। यह पेशेवर ब्रेक अनुक्रम नियंत्रण, एंटी-स्वै नियंत्रण, जीरो-सर्वो सुरक्षा, एंटी-स्लिप नियंत्रण और स्वचालित लोड-आधारित गति समायोजन को एकीकृत करता है।

0.75kW से 710kW तक की पावर रेंज के साथ, CH530 एसिंक्रोनस मोटर्स और परमानेंट मैग्नेट सिंक्रोनस मोटर्स का समर्थन करता है। यह हॉइस्टिंग, लोअरिंग, ट्रॉली ट्रैवल, ब्रिज ट्रैवल और टॉवर क्रेन स्लीविंग अनुप्रयोगों के लिए विश्वसनीय मोटर नियंत्रण प्रदान करता है।

उत्पाद की मुख्य विशेषताएं

• सुरक्षित लिफ्टिंग और लोअरिंग के लिए पेशेवर ब्रेक अनुक्रम नियंत्रण
• क्लोज्ड-लूप वेक्टर नियंत्रण के तहत 0Hz पर 150% तक स्टार्टिंग टॉर्क
• ट्रॉली और ब्रिज ट्रैवल के लिए एकीकृत एंटी-स्वै नियंत्रण
• अप्रत्याशित लोड मूवमेंट को रोकने में मदद करने के लिए जीरो-सर्वो सुरक्षा
• हल्के लोड के तहत स्वचालित गति वृद्धि
• भारी लोड के तहत स्वचालित गति कमी
• आसान कमीशनिंग के लिए प्री-प्रोग्राम्ड क्रेन एप्लिकेशन मैक्रोज़
• एसिंक्रोनस और परमानेंट मैग्नेट सिंक्रोनस मोटर्स के लिए समर्थन
• 0.75kW से 90kW तक के मॉडल के लिए बिल्ट-इन ब्रेकिंग यूनिट उपलब्ध
• एकाधिक संचार और I/O विस्तार विकल्प
• 60 सेकंड के लिए 150% ओवरलोड क्षमता
• 0.75kW से 710kW तक की पावर रेंज

उत्पाद सुविधाएँ

1. पेशेवर ब्रेक अनुक्रम नियंत्रण

क्रेन अनुप्रयोगों के लिए मोटर और यांत्रिक ब्रेक के बीच सटीक समन्वय की आवश्यकता होती है। CH530 ब्रेक जारी करने से पहले आउटपुट फ्रीक्वेंसी और मोटर करंट की निगरानी करता है। यह यांत्रिक ब्रेक खुलने से पहले प्री-टॉर्क उत्पन्न कर सकता है, जिससे स्टार्टअप के दौरान निलंबित लोड को फिसलने से रोकने में मदद मिलती है।

एडजस्टेबल ब्रेक-रिलीज़ और ब्रेक-एप्लीकेशन डिले टाइम स्मूथ स्टार्टिंग और स्टॉपिंग सुनिश्चित करने में मदद करते हैं। यह फ़ंक्शन विशेष रूप से इलेक्ट्रिक हॉइस्ट, विंच, ओवरहेड क्रेन और अन्य लिफ्टिंग उपकरणों के लिए महत्वपूर्ण है।

2. कम गति पर उच्च स्टार्टिंग टॉर्क

CH530 V/F नियंत्रण, सेंसरलेस वेक्टर नियंत्रण और एनकोडर फीडबैक के साथ क्लोज्ड-लूप वेक्टर नियंत्रण का समर्थन करता है। क्लोज्ड-लूप वेक्टर नियंत्रण के तहत, यह 0Hz पर 150% तक स्टार्टिंग टॉर्क प्रदान कर सकता है।

शक्तिशाली लो-स्पीड टॉर्क मोटर को भारी-लोड स्थितियों में स्मूथली स्टार्ट करने में मदद करता है और लिफ्टिंग और लोअरिंग के दौरान लोड स्लिप के जोखिम को कम करता है।

3. एकीकृत एंटी-स्वै नियंत्रण

जब क्रेन ट्रॉली तेज होती है, धीमी होती है, या दिशा बदलती है, तो निलंबित लोड स्विंग कर सकता है। CH530 में एक बिल्ट-इन एंटी-स्वै एल्गोरिथम है जो ट्रॉली और ब्रिज ट्रैवल के दौरान लोड मूवमेंट को कम करने में मदद करता है।

यह फ़ंक्शन लोड-पोजिशनिंग समय को छोटा कर सकता है, बार-बार ऑपरेटर समायोजन को कम कर सकता है, और सामग्री-हैंडलिंग दक्षता में सुधार कर सकता है।

4. जीरो-सर्वो सुरक्षा सुरक्षा

यदि यांत्रिक ब्रेक ठीक से बंद नहीं होता है या पर्याप्त ब्रेकिंग बल प्रदान नहीं कर सकता है, तो लोड अप्रत्याशित रूप से चल सकता है। CH530 मोटर शाफ्ट मूवमेंट का पता लगा सकता है और अपने जीरो-सर्वो फ़ंक्शन को सक्रिय कर सकता है।

ड्राइव वर्तमान लोड या ट्रॉली स्थिति को बनाए रखने में मदद करने के लिए होल्डिंग टॉर्क उत्पन्न करता है जबकि अलार्म जारी करता है। यह क्रेन ऑपरेशन के लिए सुरक्षा की एक अतिरिक्त परत प्रदान करता है।

5. लोड के अनुसार स्वचालित गति समायोजन

CH530 वास्तविक लोड के अनुसार ऑपरेटिंग गति को स्वचालित रूप से समायोजित कर सकता है। हल्के-लोड स्थितियों के तहत, यह कार्य कुशलता में सुधार के लिए गति बढ़ा सकता है। भारी-लोड या ओवरलोड स्थितियों के तहत, यह मोटर, ड्राइव और यांत्रिक ट्रांसमिशन सिस्टम की सुरक्षा के लिए गति कम कर सकता है।

यह फ़ंक्शन ऑपरेटिंग दक्षता और उपकरण सुरक्षा के बीच संतुलन प्राप्त करने में मदद करता है।

6. स्मूथ एक्सेलेरेशन और डीसेलेरेशन

ड्राइव लीनियर और एस-कर्व एक्सेलेरेशन और डीसेलेरेशन का समर्थन करता है। विभिन्न क्रेन मूवमेंट्स के लिए चार समूहों के एडजस्टेबल एक्सेलेरेशन और डीसेलेरेशन टाइम उपलब्ध हैं।

स्मूथ स्पीड ट्रांज़िशन यांत्रिक प्रभाव, लोड स्विंग और मोटर, गियरबॉक्स, वायर रोप और अन्य ट्रांसमिशन घटकों पर तनाव को कम करने में मदद करते हैं।

7. प्री-प्रोग्राम्ड क्रेन पैरामीटर मैक्रोज़

CH530 में सामान्य क्रेन अनुप्रयोगों के लिए पैरामीटर मैक्रोज़ शामिल हैं। ये मैक्रोज़ हॉइस्टिंग, ट्रॉली ट्रैवल, ब्रिज ट्रैवल और टॉवर क्रेन स्लीविंग के लिए कमीशनिंग को सरल बनाते हैं।

ऑपरेटर जल्दी से एक उपयुक्त एप्लिकेशन कॉन्फ़िगरेशन का चयन कर सकते हैं और फिर वास्तविक मोटर और उपकरण की स्थितियों के अनुसार समायोजन कर सकते हैं।

8. लचीला संचार और विस्तार

Modbus RTU संचार मानक के रूप में प्रदान किया जाता है। वैकल्पिक संचार इंटरफेस में Modbus TCP, CANopen, PROFINET और EtherCAT शामिल हैं।

वैकल्पिक PG एनकोडर कार्ड और I/O विस्तार मॉड्यूल भी उन सिस्टम के लिए उपलब्ध हैं जिन्हें क्लोज्ड-लूप वेक्टर नियंत्रण, अतिरिक्त टर्मिनलों या PLC के साथ एकीकरण की आवश्यकता होती है।

अनुप्रयोग

VEIKONG CH530 क्रेन वेरिएबल फ्रीक्वेंसी ड्राइव इसके लिए उपयुक्त है:

• इलेक्ट्रिक हॉइस्ट
• औद्योगिक विंच
• ब्रिज क्रेन
• ओवरहेड क्रेन
• गैन्ट्री क्रेन
• टॉवर क्रेन
• पोर्ट और कंटेनर क्रेन
• निर्माण लिफ्टिंग उपकरण
• माइनिंग हॉइस्ट
• मेटलर्जिकल क्रेन
• ट्रॉली ट्रैवल मैकेनिज्म
• ब्रिज ट्रैवल मैकेनिज्म
• क्रेन स्लीविंग मैकेनिज्म
• सामग्री-हैंडलिंग उपकरण

विशिष्ट अनुप्रयोग कार्य

हॉइस्टिंग और लोअरिंग

CH530 भारी लोड उठाने के लिए शक्तिशाली स्टार्टिंग टॉर्क, पेशेवर ब्रेक नियंत्रण, एंटी-स्लिप नियंत्रण और स्थिर लो-स्पीड ऑपरेशन प्रदान करता है।

ट्रॉली और ब्रिज ट्रैवल

एकीकृत एंटी-स्वै फ़ंक्शन एक्सेलेरेशन, डीसेलेरेशन और दिशा परिवर्तन के दौरान निलंबित-लोड स्विंग को कम करने में मदद करता है।

टॉवर क्रेन स्लीविंग

स्मूथ एक्सेलेरेशन और डीसेलेरेशन यांत्रिक झटके को कम करने और स्लीविंग ऑपरेशन की स्थिरता में सुधार करने में मदद करते हैं।

विंच नियंत्रण

सटीक गति और टॉर्क नियंत्रण विभिन्न लोड स्थितियों के तहत स्मूथ वाइंडिंग और अनवाइंडिंग प्रदान करता है।
