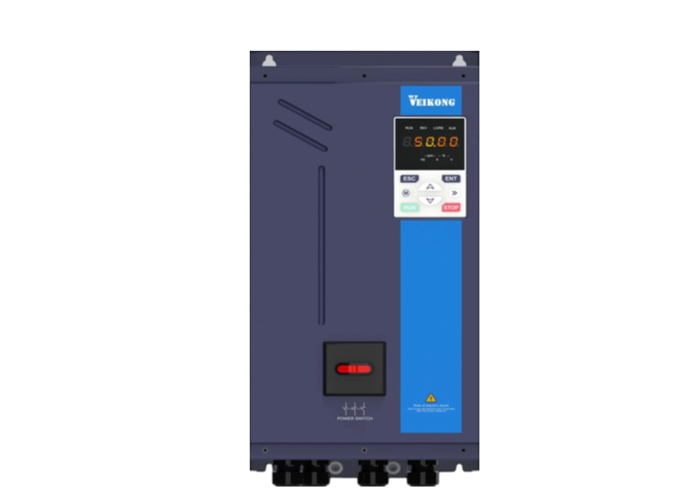

VEIKONG VFD510 IP55 हाई प्रोटेक्शन वेक्टर फ़्रीक्वेंसी इन्वर्टर 4kW~45kW

1. मॉडल

मुख्य मॉडल (380V तीन-चरण)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5.5kW
• VFD510-7R5-T4B: 7.5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18.5kW
• VFD510-022-T4B: 22kW
• वीएफडी510-030-टी4(बी): 30 किलोवाट
• वीएफडी510-037-टी4(बी): 37 किलोवाट
• वीएफडी510-045-टी4(बी): 45 किलोवाट

वोल्टेज विशिष्टताएँ

• एकल/तीन चरण 220V: 200V~240V
• तीन-चरण 380V: 380V~480V

2. मुख्य प्रदर्शन

पर्यावरण एवं संरक्षण प्रदर्शन

• संरक्षण ग्रेड: IP55, उत्कृष्ट संक्षारण प्रतिरोध के साथ धूल, पानी की धुंध और तेल संदूषण के लिए प्रभावी रूप से प्रतिरोधी
• परिवेश का तापमान: 50℃ कार्य वातावरण के लिए मानक डिजाइन; सामान्य ऑपरेटिंग रेंज: 10℃ ~ 40℃, अधिकतम परिवेश तापमान 50℃ तक
• वोल्टेज उतार-चढ़ाव सहनशीलता: -15% ~ +10%
• इनपुट आवृत्ति: 50 हर्ट्ज/60 हर्ट्ज, स्वीकार्य उतार-चढ़ाव: ±5%
• ऊंचाई अनुकूलन: 0~3000 मी. 1000 मीटर से ऊपर प्रति 100 मीटर पर रेटेड करंट का 1% घटाएं
• शीतलन प्रणाली: स्वतंत्र वायु वाहिनी डिजाइन, बड़े ताप अपव्यय एल्यूमीनियम पंख और विश्वसनीय गर्मी अपव्यय के लिए IP65 कूलिंग फैन
• केबल कनेक्टर: IP68 नायलॉन केबल ग्रंथि, जलरोधक, एंटी-एजिंग और उच्च क्रूरता की विशेषता

नियंत्रण एवं संचालन प्रदर्शन

• लागू मोटर्स: अतुल्यकालिक मोटर, स्थायी चुंबक तुल्यकालिक मोटर (पीएमएसएम)
• नियंत्रण मोड: वी/एफ नियंत्रण, सेंसर रहित वेक्टर नियंत्रण (एसवीसी), स्पीड सेंसर वेक्टर नियंत्रण (वीसी)
• गति सीमा: 1:100 (वी/एफ), 1:200 (एसवीसी), 1:1000 (वीसी)
• गति नियंत्रण सटीकता: ±0.5% (वी/एफ), ±0.2% (एसवीसी), ±0.02% (वीसी)
• टॉर्क शुरू करना: 150% रेटेड टॉर्क @ 0.5 हर्ट्ज (वी/एफ), 150% रेटेड टॉर्क @ 0.25 हर्ट्ज (एसवीसी), 150% रेटेड टॉर्क @ 0 हर्ट्ज (वीसी)
• अधिभार क्षमता: 60 सेकंड के लिए 150% रेटेड करंट और भारी भार के लिए 8 सेकंड के लिए 180% रेटेड करंट; हल्के भार के लिए 60 सेकंड के लिए 120% रेटेड करंट
• आवृति सीमा: 0.00~500.00Hz (V/F), 0.00~200.00Hz (SVC), 0.00~400.00Hz (VC)
• गति प्रतिक्रिया: 5 हर्ट्ज (वी/एफ), 20 हर्ट्ज (एसवीसी), 50 हर्ट्ज (वीसी)

विश्वसनीयता प्रदर्शन

• पेशेवर थर्मल सिमुलेशन और सख्त चक्रीय तापमान वृद्धि और अधिभार परीक्षण को अपनाता है
• पूर्ण ईएमसी, लाइटनिंग सर्ज, इलेक्ट्रोस्टैटिक डिस्चार्ज और उम्र बढ़ने के परीक्षण पास करता है
• बेहतर संक्षारण क्षमता के लिए कंफर्मल कोटिंग प्रक्रिया लागू की जाती है

3. मुख्य कार्य

सुरक्षा एवं संरक्षण कार्य

• अंतर्निहित मानक एसटीओ (सुरक्षित टॉर्क ऑफ) फ़ंक्शन
• अधिक तापमान, अधिक करंट, अधिक वोल्टेज, कम वोल्टेज, अधिभार और अन्य दोषों के विरुद्ध व्यापक सुरक्षा

संचालन एवं प्रक्रिया कार्य

• कई चक्र मोड के साथ 16-स्टेज मल्टी-स्पीड प्रोग्राम ऑपरेशन
• प्रक्रिया बंद-लूप विनियमन के लिए अंतर्निहित पीआईडी ​​नियंत्रण
• मंदी, अति-उत्तेजना और अंडर-वोल्टेज स्टाल सुरक्षा
• घूमने वाली मोटरों के सुचारू और प्रभाव-मुक्त स्टार्टअप के लिए स्पीड ट्रैकिंग प्रारंभ
• ऑटो ऊर्जा-बचत मोड, पंखे और पंप अनुप्रयोगों के लिए आदर्श
• स्वतंत्र नींद और जागने का कार्य
• मोटर मापदंडों के दो सेटों के बीच मुफ्त स्विचिंग का समर्थन करें
• मामूली खराबी, बिना रुके संचालन

तर्क एवं सहायक कार्य

• एकीकृत सरल पीएलसी: परिधीय तारों को सरल बनाने के लिए 4 विलंब इकाइयां, 4 तुलनित्र इकाइयां और 4 तर्क इकाइयां
• वायरिंग संशोधन के बिना सॉफ्टवेयर के माध्यम से मोटर चरण अनुक्रम समायोजन का समर्थन करें
• पैरामीटर बैकअप और पुनर्स्थापना, पूर्ण गलती रिकॉर्ड और स्वचालित गलती पुनः प्रयास

संचार एवं आई/ओ इंटरफेस

• मानक संचार: मोडबस
• वैकल्पिक विस्तारित संचार: मोडबस-टीसीपी, कैनोपेन, प्रोफिनेट
• वृद्धिशील एनकोडर और रिज़ॉल्वर के लिए वैकल्पिक एनकोडर कार्ड
• रिच डिजिटल और एनालॉग I/O टर्मिनल, हाई-स्पीड पल्स इनपुट और आउटपुट से सुसज्जित
• वैकल्पिक I/O विस्तार कार्ड, PT100, PT1000 और अन्य तापमान सेंसर के साथ संगत

ब्रेकिंग कॉन्फ़िगरेशन

• आकार सी और छोटे मॉडलों के लिए अंतर्निर्मित ब्रेकिंग इकाई; ब्रेकिंग यूनिट आकार डी और उससे ऊपर के लिए वैकल्पिक है

4. अनुप्रयोग उद्योग

5. बिक्री के बाद सेवा

• 24 महीने की गुणवत्ता वारंटीउपलब्ध है। हम वारंटी अवधि के भीतर गुणवत्ता-संबंधी विफलताओं के लिए मुफ्त मरम्मत भागों की आपूर्ति करते हैं।
• पेशेवर तकनीकी टीम विभिन्न एप्लिकेशन समस्याओं को हल करने के लिए वैश्विक ऑनलाइन तकनीकी सहायता प्रदान करती है।
