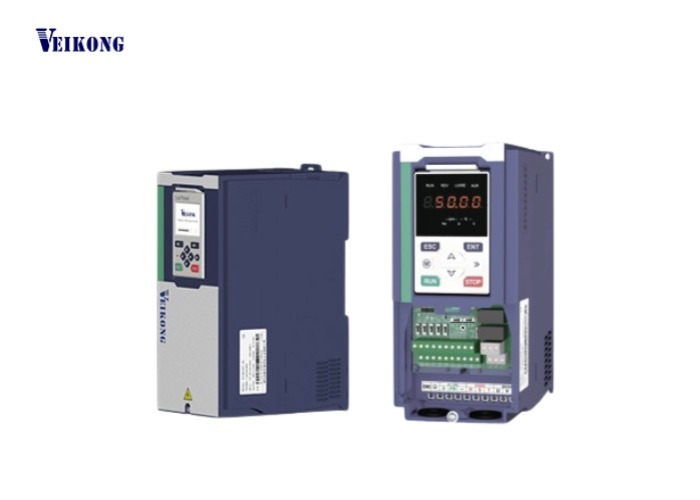

VFD530: उच्च ब्रेकअवे टॉर्क, उच्च-आवृत्ति संचालन, और व्यापक संचार प्रोटोकॉल

VFD530 की विशेषताएं:

1, अंदर ईएमसी सी 3 फिल्टर और IO विस्तार कार्ड और पीजी कार्ड के विभिन्न प्रकार के लिए बिल्डिंग ब्लॉक डिजाइन के साथ

20 हर्ट्ज पर 200% तक प्रारंभ टोक़। 3000 हर्ट्ज तक आउट आवृत्ति।

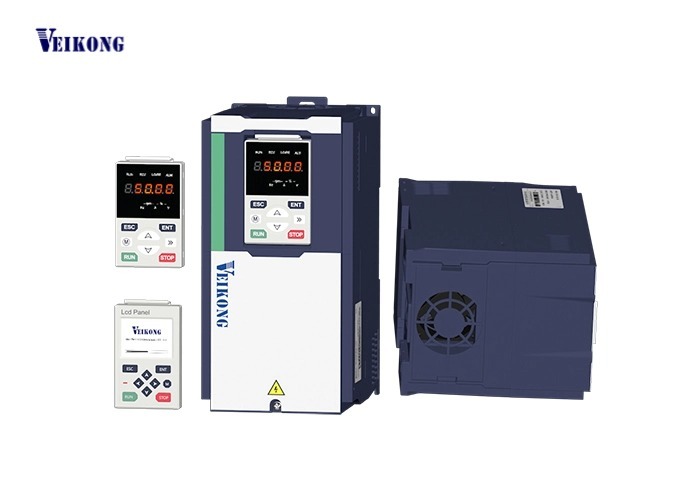

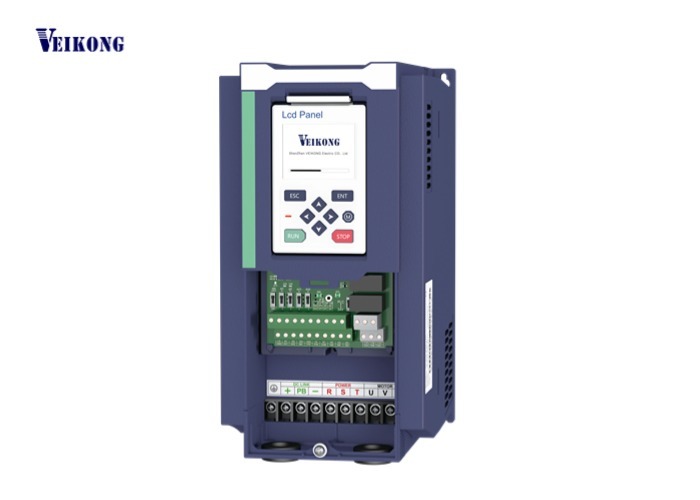

3, वैकल्पिक एलसीडी कीपैड औरदोहरी प्रदर्शित करनाकीपैड. पीसी उपकरण का समर्थन. मॉडबस485, कैनओपन, प्रोफाइननेट कम्युनिकेशन का समर्थन.
4, असिंक्रोनस और सिंक्रोनस मोटर का समर्थन करें।
5, एचवीएसी के लिए 2 पीआईडी लूप का समर्थन करें
6, नींद समारोह और ऊर्जा की बचत समारोह के साथ ही निर्मित पीएलसी प्रोग्रामिंग में
7क्रेन और लिफ्ट के लिए विशेष ब्रेक लॉजिक तंत्र, चुंबकीय प्रवाह ब्रेक लाभ
8, दो समूह मोटर पैरामीटर जो दो मोटर स्विचिंग नियंत्रण का एहसास कर सकते हैं समर्थन

वेइकोंग गर्म बिक्री वीएफडी

VFD500M उच्च प्रदर्शन वेक्टर नियंत्रण मिनी vfd है

VFD500 उच्च प्रदर्शन सामान्य vfd है

VFD550 स्थिति नियंत्रण के साथ उच्च प्रदर्शन विशेष VFD है।

VFD530 लिफ्टिंग फंक्शन के साथ उच्च प्रदर्शन विशेष vfd है, समर्थन 2 PID, समर्थन सिंक्रोनस और एसिंक्रोनस मोटर्स

VFD500-PV सौर पंप इन्वर्टर है।

VFD510 IP65 इन्वर्टर है

VFD530 तकनीकी डेटाः

पद		विनिर्देश
इनपुट	इनपुट वोल्ट	1 चरण/3 चरण 220V: 200V240V 3 चरण 380V-480V:380V ∙ 480V
	अनुमत वोल्टेज उतार-चढ़ाव सीमा	-15%~10%
	इनपुट आवृत्ति	50Hz / 60Hz, 5% से कम उतार-चढ़ाव
आउटपुट	आउटपुट वोल्टेज	3 चरणः0 ̊ इनपुट वोल्टेज
	अतिभार क्षमता	सामान्य प्रयोजन के लिए आवेदनः नामित धारा के 150% के लिए 60S प्रकाश भार लागू करनाः नाममात्र धारा के 120% के लिए 60 सेकंड
नियंत्रण	नियंत्रण मोड	वी/एफ नियंत्रण पीजी कार्ड के बिना सेंसर रहित प्रवाह वेक्टर नियंत्रण ((SVC) पीजी कार्ड (वीसी) के साथ सेंसर गति प्रवाह वेक्टर नियंत्रण
	ऑपरेटिंग मोड	गति नियंत्रण, टोक़ नियंत्रण (SVC और VC)
	गति सीमा	1100 (V/f) 1(SVC) 11000 (वीसी)
	गति नियंत्रण की सटीकता	±0.5% (V/f) ±0.2% (एसवीसी) ±0.02% (वीसी)
	प्रतिक्रिया की गति	5Hz ((V/f) 20Hz ((SVC) 50 हर्ट्ज ((वीसी)
	आवृत्ति सीमा	0.00 ₹2000.00 हर्ट्ज ((V/f) 0.00 ¢200.00 हर्ट्ज (SVC) 0.00 ¢ 400 ¢ हर्ट्ज (VC)
	इनपुट आवृत्ति संकल्प	डिजिटल सेटिंगः 0.01 Hz एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.1%
	स्टार्टअप टॉर्क	150%/0.5Hz ((V/f) 180%/0.25 हर्ट्ज (SVC) 200%/0Hz ((VC)
	टॉर्क नियंत्रण की सटीकता	एसवीसीः 5 हर्ट्ज के भीतर10%, 5 हर्ट्ज के ऊपर5% वीसी:3०%
	V/f वक्र	V / f वक्र प्रकार: सीधी रेखा, बहुबिंदु, शक्ति कार्य, V / f पृथक्करण; टोक़ बढ़ाने का समर्थनः स्वचालित टोक़ बढ़ाने (कारखाना सेटिंग), मैनुअल टोक़ बढ़ाने
	आवृत्ति देने वाला रैंप	समर्थन रैखिक और एस वक्र त्वरण और मंदी; त्वरण और विलंबता समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s
	डीसी बस वोल्टेज नियंत्रण	ओवरवोल्टेज स्टॉल कंट्रोल: वोल्टेज फॉल्ट को छोड़ने से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली उत्पादन को सीमित करें; कम वोल्टेज स्टॉल नियंत्रणः यॉव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें वीडीसीमैक्स नियंत्रणः ओवर वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न शक्ति की मात्रा को सीमित करें; VdcMin नियंत्रणः कूद कम वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें
	वाहक आवृत्ति	1kHz12kHz(प्रकार के आधार पर भिन्न होता है)
	प्रारंभ विधि	सीधी शुरुआत (सीडी ब्रेक ओवरलैप किया जा सकता है); गति ट्रैकिंग शुरू
	रोक विधि	धीमी गति रोकना (सीसी ब्रेकिंग को ओवरलैप किया जा सकता है); रुकने के लिए स्वतंत्र
	मुख्य नियंत्रण कार्य	जॉग कंट्रोल, ड्रॉप कंट्रोल, 16 स्पीड तक का ऑपरेशन, खतरनाक स्पीड से बचने, स्विंग फ्रीक्वेंसी ऑपरेशन, त्वरण और मंदी समय स्विचिंग, वीएफ अलगाव, ओवर-एक्सिटेशन ब्रेकिंग,प्रक्रिया पीआईडी नियंत्रण, नींद और जागने का कार्य, अंतर्निहित सरल पीएलसी तर्क, आभासी इनपुट और आउटपुट टर्मिनल, अंतर्निहित देरी इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और वसूली,पूर्ण दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनलों ऊपर / नीचे
कार्य	कीपैड	एलईडी डिजिटल कीबोर्ड और एलसीडी कीपैड (विकल्प)
	संचार	मानक: MODBUS संचार खुल सकता है और विकसित हो सकता है
	पीजी कार्ड	वृद्धिशील एन्कोडर इंटरफ़ेस कार्ड (अंतर आउटपुट और ओपन कलेक्टर), रोटरी ट्रांसफार्मर कार्ड
	इनपुट टर्मिनल	मानक: 5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है; 2 एनालॉग इनपुट टर्मिनल, 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA वर्तमान इनपुट का समर्थन; विकल्प कार्डः 4 डिजिटल इनपुट टर्मिनल 2 एनालॉग इनपुट टर्मिनल.सपोर्ट-10V-+10V वोल्टेज इनपुट
	आउटपुट टर्मिनल	मानक: एक डिजिटल आउटपुट टर्मिनल; 1 उच्च गति पल्स आउटपुट टर्मिनल (खुले कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन; 1 रिले आउटपुट टर्मिनल ((दूसरा रिले एक विकल्प है) 2 एनालॉग आउटपुट टर्मिनल, 0 ~ 20mA वर्तमान आउटपुट या 0 ~ 10V वोल्टेज आउटपुट का समर्थन; विकल्प कार्डः 4 डिजिटल आउटपुट टर्मिनल
सुरक्षा	सुरक्षा कार्य के लिए अध्याय 6 "त्रुटि निवारण और प्रतिरोध" देखें।
पर्यावरण	स्थापना का स्थान	घर के अंदर, कोई प्रत्यक्ष सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकने या नमक नहीं।
	ऊंचाई	0-3000 मीटर.इंवर्टर को 1000 मीटर से अधिक ऊंचाई में घटाया जाएगा और 100 मीटर की ऊंचाई में वृद्धि होने पर नामित आउटपुट करंट 1% कम हो जाएगा।
	परिवेश का तापमान	-10°C~+40°C,अधिकतम 50°C (यदि परिवेश का तापमान 40°C से 50°C के बीच हो तो घटाया जाता है) यदि तापमान 1°C बढ़ता है तो नामित आउटपुट करंट में 1.5% की कमी आती है
	आर्द्रता	95% से कम आरएच, बिना संक्षेपण के
	कंपन	5.9 m/s2 (0.6 g) से कम
	भंडारण तापमान	-20°C ~ +60°C
अन्य	स्थापना	दीवार पर लगे, फर्श पर नियंत्रित कैबिनेट, transmural
	सुरक्षा स्तर	IP20
	शीतलन विधि	मजबूर हवा ठंडा
ईएमसी	CE ROHS	आंतरिक ईएमसी फ़िल्टर EN61800-3 के अनुरूप श्रेणी C3 तीसरा पर्यावरण

उत्पाद श्रृंखला का निर्देशः

मॉडल	शक्ति क्षमता (KVA)	इनपुट करंट (A)	आउटपुट करंट ((A)		अनुकूलन योग्य मोटर (किलोवाट)	आकार	ब्रेक यूनिट
			भारी भार	हल्का भार
तीन चरणः 380-480V,50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	आकार A	आंतरिक
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	आकार B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	आकार C	आंतरिक
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	आकार D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	आकार E	विकल्प
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	आकार F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	आकार G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		बाहरी
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	आकार H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	आकार I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	आकार J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	आकार K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	आकार L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	आकार M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	आकार N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	आकार O
VFD530-630GT4	710	1080	1120.	/	630	आकार O
VFD530-710GT4	790	1200	1260	/	710	आकार O
एकल चरणः 220V, 50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	आकार A	अंतर्निहित
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	आकार A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	आकार A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	आकार A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	आकार B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	आकार C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	आकार C
