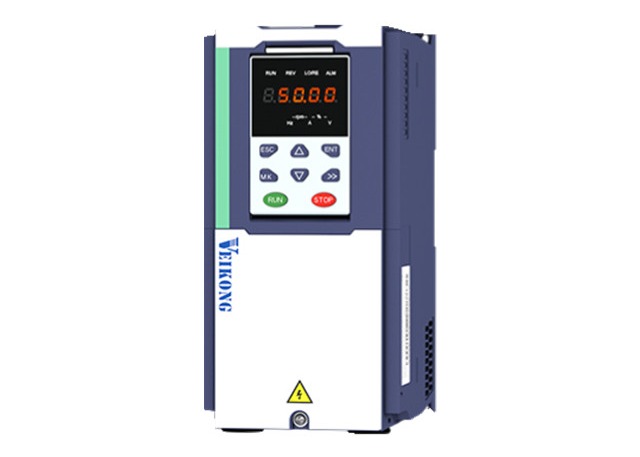

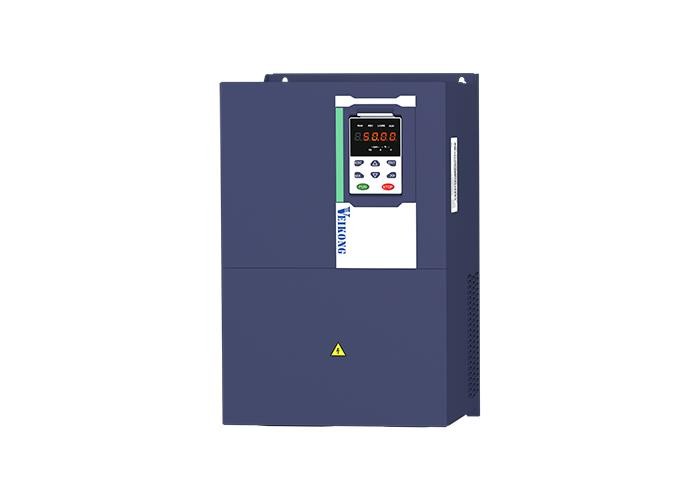

ऊर्जा-बचत और गति विनियमन VFD परिवर्तनीय आवृत्ति ड्राइव 3 चरण 220V/380V-480V
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VEIKONG |
| प्रमाणन | CE |
| मॉडल संख्या | वीएफडी500 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | गत्ते का डिब्बा और लकड़ी के बक्से |
| प्रसव के समय | 3 दिन, आदेश मात्रा पर निर्भर करती है |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी/टी, एल/सी, डी/ए, डी/पी, पेपैल |
| आपूर्ति की क्षमता | 15000PCS प्रति माह |
उत्पाद विवरण
| उत्पाद का नाम | 7.5KW 11KW 15KW 18.5KW VFD | वोल्टेज | 380v |
|---|---|---|---|
| नियंत्रण मोड | वी / एफ नियंत्रण, वेक्टर नियंत्रण | रंग | नीला |
| मौजूदा | 17ए, 25ए, 32ए, 37ए | प्रकार | एसी-डीसी-एसी |
| ब्रांड | वेइकॉन्ग | प्रदर्शन | एलईडी, एलसीडी और शटल डिस्प्ले |
| विशेष समारोह | तेज उत्तर | ||
| प्रमुखता देना | एलसीडी कीबोर्ड वीएफडी आवृत्ति कनवर्टर,7.5 किलोवाट वीएफडी आवृत्ति कनवर्टर,आईजीबीटी वीएफडी आवृत्ति कनवर्टर |
||
उत्पाद विवरण
7.5KW 11KW 15KW 18.5KW VFD वैरिएबल फ्रीक्वेंसी ड्राइव 3 फेज एलसीडी कीबोर्ड के साथ
उत्पाद की विशेषताएं
The frequency converter is a power control device that uses frequency conversion technology and microelectronics technology to control AC motors by changing the frequency of the motor's working power supplyआवृत्ति परिवर्तक में मुख्यतः रेक्टिफायर (एसी से डीसी), फिल्टरिंग, इन्वर्टर (डीसी से एसी), ब्रेकिंग यूनिट, ड्राइव यूनिट, डिटेक्शन यूनिट और माइक्रो-प्रोसेसिंग यूनिट शामिल हैं।इन्वर्टर आंतरिक IGBT खोलकर और बंद करके आउटपुट बिजली की आपूर्ति के वोल्टेज और आवृत्ति को समायोजित करता है, और मोटर की वास्तविक जरूरतों के अनुसार आवश्यक बिजली आपूर्ति वोल्टेज प्रदान करता है, इस प्रकार ऊर्जा की बचत और गति विनियमन के उद्देश्य को प्राप्त करता है।इन्वर्टर में कई सुरक्षा कार्य होते हैं. औद्योगिक स्वचालन के निरंतर सुधार के साथ, आवृत्ति परिवर्तकों का भी व्यापक रूप से उपयोग किया गया है।
तकनीकी विनिर्देश
| पद | विनिर्देश | |
| इनपुट | इनपुट वोल्ट |
1 चरण/3 चरण 220V: 200V240V 3 चरण 380V-480V:380V ∙ 480V |
| अनुमत वोल्टेज उतार-चढ़ाव सीमा | -15%~10% | |
| इनपुट आवृत्ति | 50Hz / 60Hz, 5% से कम उतार-चढ़ाव | |
| आउटपुट | आउटपुट वोल्टेज | 3 चरणः0 ̊ इनपुट वोल्टेज |
| अतिभार क्षमता |
सामान्य प्रयोजन के लिए आवेदनः नामित धारा के 150% के लिए 60S प्रकाश भार लागू करनाः नाममात्र धारा के 120% के लिए 60 सेकंड |
|
| नियंत्रण | नियंत्रण मोड |
वी/एफ नियंत्रण पीजी कार्ड के बिना सेंसर रहित प्रवाह वेक्टर नियंत्रण ((SVC) पीजी कार्ड (वीसी) के साथ सेंसर गति प्रवाह वेक्टर नियंत्रण |
| ऑपरेटिंग मोड | गति नियंत्रण, टोक़ नियंत्रण (SVC और VC) | |
| गति सीमा |
1100 (V/f) 1(SVC) 11000 (वीसी) |
|
| गति नियंत्रण की सटीकता |
±0.5% (V/f) ±0.2% (एसवीसी) ±0.02% (वीसी) |
|
| प्रतिक्रिया की गति |
5Hz ((V/f) 20Hz ((SVC) 50 हर्ट्ज ((वीसी) |
|
| आवृत्ति सीमा |
0.00600.00Hz ((V/f) 0.00 ¢200.00 हर्ट्ज (SVC) 0.00 ¢ 400 ¢ हर्ट्ज (VC) |
|
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः 0.01 Hz एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.1% |
|
| स्टार्टअप टॉर्क |
150%/0.5Hz ((V/f) 180%/0.25 हर्ट्ज (SVC) 200%/0Hz ((VC) |
|
| टॉर्क नियंत्रण की सटीकता |
एसवीसीः 5 हर्ट्ज के भीतर10%, 5 हर्ट्ज के ऊपर5% वीसी:3०% |
|
| V/f वक्र |
V / f वक्र प्रकार: सीधी रेखा, बहु बिंदु, शक्ति कार्य, V / f पृथक्करण; टोक़ बढ़ाने का समर्थनः स्वचालित टोक़ बढ़ाने (कारखाना सेटिंग), मैनुअल टोक़ बढ़ाने |
|
| आवृत्ति देने वाला रैंप |
समर्थन रैखिक और एस वक्र त्वरण और मंदी; त्वरण और विलंबता समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s |
|
| डीसी बस वोल्टेज नियंत्रण |
ओवर वोल्टेज स्टॉल कंट्रोल: वोल्टेज फेल को छोड़ने से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली उत्पादन को सीमित करें;
कम वोल्टेज स्टॉल नियंत्रणः यॉव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें
वीडीसीमैक्स नियंत्रणः ओवर वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न शक्ति की मात्रा को सीमित करें; वीडीसी न्यूनतम नियंत्रणः कूद-निम्न वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें |
|
| वाहक आवृत्ति | 1kHz12kHz(प्रकार के आधार पर भिन्न होता है) | |
| प्रारंभ विधि | सीधी शुरुआत (सीडी ब्रेक ओवरलैप किया जा सकता है); गति ट्रैकिंग शुरू | |
| रोक विधि | धीमी गति रोकना (सीसी ब्रेकिंग को ओवरलैप किया जा सकता है); रुकने के लिए स्वतंत्र | |
| मुख्य नियंत्रण कार्य | जॉग कंट्रोल, ड्रॉप कंट्रोल, 16 स्पीड तक का ऑपरेशन, खतरनाक स्पीड से बचने, स्विंग फ्रीक्वेंसी ऑपरेशन, त्वरण और मंदी समय स्विचिंग, वीएफ अलगाव, ओवर-एक्सिटेशन ब्रेकिंग,प्रक्रिया पीआईडी नियंत्रण, नींद और जागने का कार्य, अंतर्निहित सरल पीएलसी तर्क, आभासी इनपुट और आउटपुट टर्मिनल, अंतर्निहित देरी इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और वसूली,पूर्ण दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनलों ऊपर / नीचे | |
| कार्य | कीपैड | एलईडी डिजिटल कीबोर्ड और एलसीडी कीपैड (विकल्प) |
| संचार |
मानक: MODBUS संचार खुल सकता है और विकसित हो सकता है |
|
| पीजी कार्ड | वृद्धिशील एन्कोडर इंटरफ़ेस कार्ड (अंतर आउटपुट और ओपन कलेक्टर), रोटरी ट्रांसफार्मर कार्ड | |
| इनपुट टर्मिनल |
मानक: 5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है; 2 एनालॉग इनपुट टर्मिनल, 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA वर्तमान इनपुट का समर्थन; विकल्प कार्डः 4 डिजिटल इनपुट टर्मिनल 2 एनालॉग इनपुट टर्मिनल.सपोर्ट-10V-+10V वोल्टेज इनपुट |
|
| आउटपुट टर्मिनल |
मानक: एक डिजिटल आउटपुट टर्मिनल; 1 उच्च गति पल्स आउटपुट टर्मिनल (खुले कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन; 1 रिले आउटपुट टर्मिनल ((दूसरा रिले एक विकल्प है) 2 एनालॉग आउटपुट टर्मिनल, 0 ~ 20mA वर्तमान आउटपुट या 0 ~ 10V वोल्टेज आउटपुट का समर्थन; विकल्प कार्डः 4 डिजिटल आउटपुट टर्मिनल |
|
| सुरक्षा | सुरक्षा कार्य के लिए अध्याय 6 "त्रुटि निवारण और प्रतिरोध" देखें। | |
| पर्यावरण | स्थापना का स्थान | घर के अंदर, कोई प्रत्यक्ष सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकने या नमक नहीं। |
| ऊंचाई | 0-3000 मीटर.इंवर्टर को 1000 मीटर से अधिक ऊंचाई में घटाया जाएगा और 100 मीटर की ऊंचाई में वृद्धि होने पर नाममात्र आउटपुट करंट 1% कम हो जाएगा। | |
| परिवेश का तापमान | -10°C~+40°C,अधिकतम 50°C (यदि परिवेश का तापमान 40°C से 50°C के बीच हो तो घटाया जाता है) यदि तापमान 1°C बढ़ता है तो नामित आउटपुट करंट में 1.5% की कमी आती है | |
| आर्द्रता | 95% से कम आरएच, बिना संक्षेपण के | |
| कंपन | 5.9 मीटर/सेकेंड से कम2(0.6 ग्राम) | |
| भंडारण तापमान | -20°C ~ +60°C | |
| अन्य | स्थापना | दीवार पर लगे, फर्श पर नियंत्रित कैबिनेट, transmural |
| सुरक्षा स्तर | IP20 | |
| शीतलन विधि | मजबूर हवा ठंडा | |
| ईएमसी | CE ROHS |
आंतरिक ईएमसी फ़िल्टर EN61800-3 के अनुरूप श्रेणी C3 3rdपर्यावरण |
उत्पाद अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न:
1आप किस वोल्टेज रेंज को सपोर्ट कर सकते हैं?
एकल चरण 220v इनपुट, एकल चरण 220v आउटपुट;
एकल-चरण 220v इनपुट, तीन-चरण 220v आउटपुट;
तीन चरण 220v इनपुट, तीन चरण 220v आउटपुट;
एकल-चरण 220v इनपुट, तीन-चरण 380v आउटपुट;
2पैकेज का मानक क्या है?
37 किलोवाट से कम, यह कार्डबोर्ड पैकेज है; 45 किलोवाट और ऊपर, यह लकड़ी के पैकेज है।
3.क्या आप OEM व्यवसाय स्वीकार करते हैं?
हम आपके प्राधिकरण के साथ OEM और ODM स्वीकार करते हैं।
