VFD500M असिंक्रोनस मोटर नियंत्रण के लिए कॉम्पैक्ट और आसान-VFD चर आवृत्ति ड्राइव
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VEIKONG |
| प्रमाणन | CE |
| मॉडल संख्या | वीएफडी500एम |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | गत्ते का डिब्बा और लकड़ी के बक्से |
| प्रसव के समय | 3 दिन, आदेश मात्रा पर निर्भर करती है |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी/टी, एल/सी, डी/ए, डी/पी, पेपैल |
| आपूर्ति की क्षमता | 15000 पीसी प्रति माह |
उत्पाद विवरण
| उत्पाद का नाम | 2.2KW 4KW मिनी साइज VFD | वोल्टेज | 220 वी / 380 वी |
|---|---|---|---|
| आकार | 175*86*128मिमी | सुरक्षा स्तर | IP20 |
| कीबोर्ड | एलईडी | आउटपुट आवृत्ति | 50हर्ट्ज/60हर्ट्ज |
| ब्रांड | वेइकॉन्ग | मूल | चीन |
| रंग | गहरा नीला | ||
| प्रमुखता देना | 4000W सबमर्सिबल पंप VFD,2200W सबमर्सिबल पंप VFD,4000W VFD वैरिएबल फ़्रीक्वेंसी ड्राइव |
||
उत्पाद विवरण

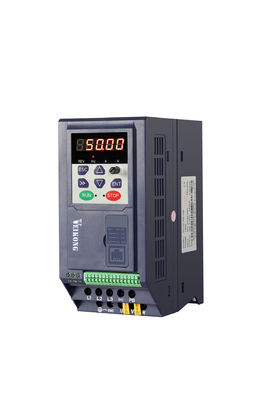

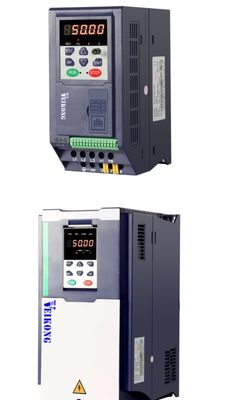

2.2KW 4KW मिनी साइज VFD Variable Frequency Inverter For Motor And Submersible Pump
विशेषताएं और कार्य
VFD500M is an economical vector control inverter for asynchronous motor control. उच्च विश्वसनीयता, उपयोग में आसान, कॉम्पैक्ट आकार और समृद्ध कार्य;समर्थन open-loop VF control और speed sensorless vector control, विभिन्न स्वचालित उत्पादन उपकरण चलाने के लिए इस्तेमाल किया जा सकता है
This manual introduces functional characteristics and usage of VFD500M series inverter, includes product model selection, parameter settings, running and debugging, maintenance, checking, and so on. यह मैनुअल VFD500M सीरीज़ के इन्वर्टर की कार्यात्मक विशेषताओं और उपयोग को पेश करता है, जिसमें उत्पाद मॉडल चयन, पैरामीटर सेटिंग्स, चलाने और डिबगिंग, रखरखाव, जांच, और इतने पर शामिल हैं।Please be sure to read this manual carefully before operation. कृपया ऑपरेशन से पहले इस मैनुअल को ध्यान से पढ़ेंउपकरण मिलान निर्माताओं के लिए, कृपया इस मैनुअल को अपने अंत उपयोगकर्ता को अपने उपकरणों के साथ भेजें, ताकि उपयोग को सुविधाजनक बनाया जा सके।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|
|
इनपुट |
इनपुट वोल्ट |
1 चरण/3 चरण 220V: 200V240V 3 चरण 380V-480V:380V ∙ 480V |
|
अनुमत वोल्टेज उतार-चढ़ाव सीमा |
-15%~10% |
|
|
इनपुट आवृत्ति |
50Hz / 60Hz, 5% से कम उतार-चढ़ाव |
|
|
आउटपुट |
आउटपुट वोल्टेज |
1/3phase: 0 टन इनपुट वोल्टेज |
|
अतिभार क्षमता |
सामान्य प्रयोजन के लिए आवेदनः नामित धारा के 150% के लिए 60S प्रकाश भार लागू करनाः नाममात्र धारा के 120% के लिए 60 सेकंड |
|
|
नियंत्रण |
नियंत्रण मोड |
वी/एफ नियंत्रण पीजी कार्ड के बिना सेंसर रहित प्रवाह वेक्टर नियंत्रण ((SVC) |
|
ऑपरेटिंग मोड |
गति नियंत्रण, टोक़ नियंत्रण (SVC) |
|
|
गति सीमा |
1100 (V/f) 1(SVC) |
|
|
गति नियंत्रण की सटीकता |
±0.5% (V/f) ±0.2% (एसवीसी) |
|
|
प्रतिक्रिया की गति |
5Hz ((V/f) 20Hz ((SVC) |
|
|
आवृत्ति सीमा |
0.00600.00Hz ((V/f) 0.00 ¢200.00 हर्ट्ज (SVC) |
|
|
इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः 0.01 Hz एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.1% |
|
|
स्टार्टअप टॉर्क |
150%/0.5Hz ((V/f) 180%/0.25 हर्ट्ज (SVC) |
|
|
टॉर्क नियंत्रण की सटीकता |
एसवीसीः 5 हर्ट्ज के भीतर10%, 5 हर्ट्ज के ऊपर5% वीसी:3०% |
|
|
V/f वक्र |
V / f वक्र प्रकार: सीधी रेखा, बहुबिंदु, शक्ति कार्य, V / f पृथक्करण; टोक़ बढ़ाने का समर्थनः स्वचालित टोक़ बढ़ाने (कारखाना सेटिंग), मैनुअल टोक़ बढ़ाने |
|
|
आवृत्ति देने वाला रैंप |
समर्थन रैखिक और एस वक्र त्वरण और मंदी; त्वरण और विलंबता समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s |
|
|
डीसी बस वोल्टेज नियंत्रण |
ओवरवोल्टेज स्टॉल कंट्रोल: वोल्टेज फॉल्ट को छोड़ने से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली उत्पादन को सीमित करें;
कम वोल्टेज स्टॉल नियंत्रणः यॉव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें
वीडीसीमैक्स नियंत्रणः ओवर वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न शक्ति की मात्रा को सीमित करें; VdcMin नियंत्रणः कूद कम वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली की खपत को नियंत्रित करें |
|
|
वाहक आवृत्ति |
1kHz 16kHz ((प्रकार के आधार पर भिन्न होता है) |
|
|
प्रारंभ विधि |
सीधी शुरुआत (सीडी ब्रेक ओवरलैप किया जा सकता है); गति ट्रैकिंग शुरू |
|
|
रोक विधि |
धीमी गति रोकना (सीसी ब्रेकिंग को ओवरलैप किया जा सकता है); रुकने के लिए स्वतंत्र |
|
|
मुख्य नियंत्रण कार्य |
जॉग कंट्रोल, ड्रॉप कंट्रोल, 16 स्पीड तक का ऑपरेशन, खतरनाक स्पीड से बचने, स्विंग फ्रीक्वेंसी ऑपरेशन, त्वरण और विलंबता समय स्विचिंग, वीएफ अलगाव, अति उत्तेजना ब्रेकिंग,प्रक्रिया पीआईडी नियंत्रण, नींद और जागने का कार्य, अंतर्निहित सरल पीएलसी तर्क, आभासी इनपुट और आउटपुट टर्मिनल, अंतर्निहित देरी इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और वसूली,पूर्ण दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनलों ऊपर / नीचे |
|
|
कार्य |
कीपैड |
एलईडी डिजिटल कीपैड और एलसीडी कीपैड (विकल्प) और बाहरी एलईडी डिस्प्ले |
|
संचार |
मानक: MODBUS संचार |
|
|
इनपुट टर्मिनल |
आकार A: 4 डिजिटल इनपुट टर्मिनल और 1 एनालॉग इनपुट टर्मिनल आकार B: 5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक उच्च गति पल्स इनपुट का समर्थन करता है; 2 एनालॉग इनपुट टर्मिनल 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA वर्तमान इनपुट का समर्थन करते हैं; |
|
|
आउटपुट टर्मिनल |
आकार A 1 डिजिटल आउटपुट टर्मिनल; 1 रिले आउटपुट टर्मिनल ((Support NO only)) 1 एनालॉग आउटपुट टर्मिनल, support 0 ~ 20mA current output or 0 ~ 10V voltage output; आकार B 1 डिजिटल आउटपुट टर्मिनल; 1 उच्च गति पल्स आउटपुट टर्मिनल (खुले कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन; 1 रिले आउटपुट टर्मिनल ((SUPPORT NO AND NC) 1 एनालॉग आउटपुट टर्मिनल, support 0 ~ 20mA current output or 0 ~ 10V voltage output; |
|
|
सुरक्षा |
सुरक्षा कार्य के लिए अध्याय 6 "त्रुटि निवारण और प्रतिरोध" देखें। |
|
|
पर्यावरण |
स्थापना का स्थान |
घर के अंदर, कोई प्रत्यक्ष सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकने या नमक नहीं। |
|
ऊंचाई |
0-3000 मीटर.इंवर्टर को 1000 मीटर से अधिक ऊंचाई में घटाया जाएगा और 100 मीटर की ऊंचाई में वृद्धि होने पर नाममात्र आउटपुट करंट 1% कम हो जाएगा। |
|
|
परिवेश का तापमान |
-10°C~+40°C,अधिकतम 50°C (यदि परिवेश का तापमान 40°C से 50°C के बीच हो तो घटाया जाता है) यदि तापमान 1°C बढ़ता है तो नामित आउटपुट करंट में 1.5% की कमी आती है |
|
|
आर्द्रता |
95% से कम आरएच, बिना संक्षेपण के |
|
|
कंपन |
5.9 m/s2 (0.6 g) से कम |
|
|
भंडारण तापमान |
-20°C ~ +60°C |
|
|
अन्य |
स्थापना |
दीवार पर लगे, फर्श पर नियंत्रित कैबिनेट, transmural |
|
सुरक्षा स्तर |
IP20 |
|
|
शीतलन विधि |
Forced air cooling FOR SIZE B,SIZE A ((NATURAL COOLING)) जबरदस्ती हवा ठंडा करना |
|
मॉडल रेंज
|
मॉडल |
शक्ति क्षमता (KVA) |
इनपुट करंट (A) |
आउटपुट करंट ((A) |
अनुकूलन योग्य मोटर (किलोवाट) |
आकार |
ब्रेक यूनिट |
|
|
भारी भार |
हल्का भार |
||||||
|
3 चरणः 380V-480V,50/60Hz |
|||||||
|
VFD500M-R75GT4B |
1.6 |
3.2 |
2.5 |
4.2 |
0.75 |
आकार B |
आंतरिक |
|
VFD500M-1R5GT4B |
2.8 |
4.7 |
4.2 |
5.6 |
1.5 |
||
|
VFD500M-2R2GT4B |
3.7 |
7.8 |
5.6 |
9.4 |
2.2 |
||
|
VFD500M-4R0GT4B |
6.2 |
11.6 |
9.4 |
10.5 |
3.7 |
||
|
VFD500M-5R5GT4B |
8.6 |
15.6 |
13.0 |
17.0 |
5.5 |
आकार C |
आंतरिक |
|
VFD500M-7R5GT4B |
11.2 |
20.5 |
17.0 |
23.0 |
7.5 |
||
|
1 चरणः 200-240V,50/60Hz |
|||||||
|
VFD500M-R40GS2B |
1.2 |
6.9 |
2.8 |
3.2 |
0.4 |
SIZEA |
आंतरिक |
|
VFD500M-R75GS2B |
2.1 |
12.2 |
4.5 |
4.8 |
0.75 |
||
|
VFD500M-1R5GS2B |
3.1 |
17.0 |
8.0 |
10.6 |
1.5 |
SIZEB |
|
|
VFD500M-2R2GS2B |
4.1 |
21.0 |
10.6 |
12.5 |
2.2 |
||
|
3 चरणः 200V-240V,50/60Hz |
|||||||
|
VFD500M-R40GT2B |
1.2 |
4 |
2.8 |
3.2 |
0.4 |
आकार B
|
आंतरिक |
|
VFD500M-R75GT2B |
2.1 |
7.1 |
4.5 |
4.8 |
0.75 |
||
|
VFD500M-1R5GT2B |
3.1 |
11.3 |
8.0 |
10.6 |
1.5 |
||
|
VFD500M-2R2GT2B |
4.1 |
14.5 |
10.6 |
12.5 |
2.2 |
||
उत्पाद अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न:
1मेरी मशीन के लिए उपयुक्त वीएफडी कैसे चुनें?
कृपया हमें अपनी मशीन का विवरण भेजें, हम आपको सबसे उपयुक्त मॉडल प्रकार प्रदान करेंगे।
2क्या आप OEM सेवा का समर्थन करते हैं?
हाँ, हम OEM और ODM का समर्थन करते हैं।
3आपका बाजार क्या है?
हम दक्षिण अमेरिका, यूरोप, भारत, मध्य पूर्व, एशिया, अफ्रीका, आदि को निर्यात करते हैं।
