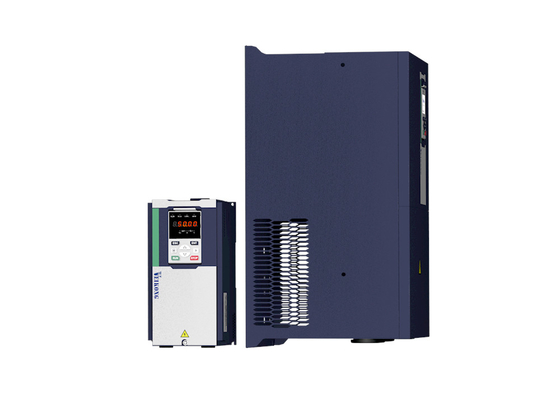

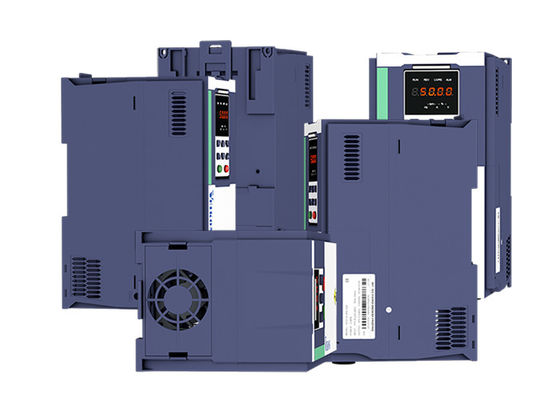

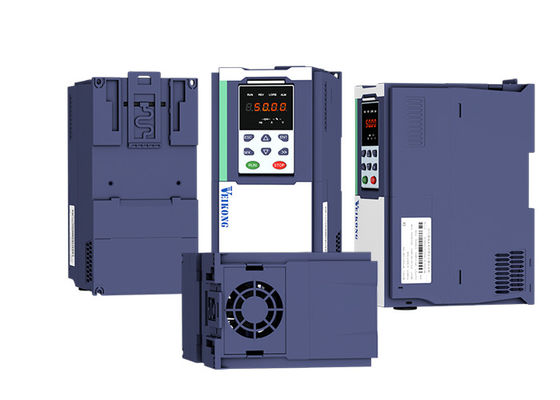

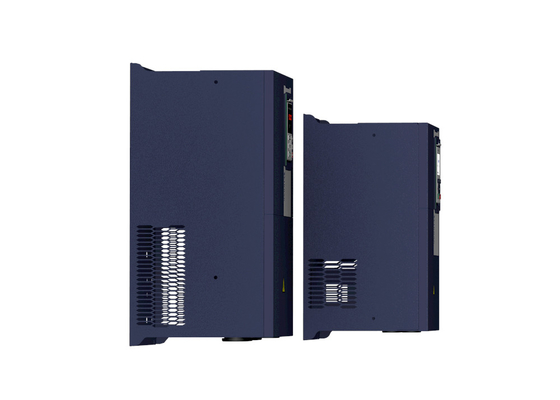

आइटम

विशिष्टता

इनपुट

इनपुट वोल्टेज

1फेज/3फेज 220V:200V～240V

3 फेज 380V-480V:380V～480V

अनुमत वोल्टेज उतार-चढ़ाव सीमा

-15%～10%

इनपुट आवृत्ति

50Hz / 60Hz, उतार-चढ़ाव 5% से कम

आउटपुट

आउटपुट वोल्टेज

3फेज:0～इनपुट वोल्टेज

अतिभार क्षमता

सामान्य प्रयोजन अनुप्रयोग: रेटेड करंट का 150% के लिए 60S

हल्का भार अनुप्रयोग: रेटेड करंट का 120% के लिए 60S

नियंत्रण

नियंत्रण मोड

V/f नियंत्रण

पीजी कार्ड (SVC) के बिना सेंसरलेस फ्लक्स वेक्टर नियंत्रण

पीजी कार्ड (VC) के साथ सेंसर स्पीड फ्लक्स वेक्टर नियंत्रण

ऑपरेटिंग मोड

गति नियंत्रण, टॉर्क नियंत्रण (SVC और VC)

गति सीमा

1:100 (V/f)

1:200( SVC)

1:1000 (VC)

गति नियंत्रण सटीकता

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

गति प्रतिक्रिया

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

आवृत्ति सीमा

0.00～600.00Hz(V/f)

0.00～200.00Hz(SVC)

0.00～400.00Hz(VC)

इनपुट आवृत्ति रिज़ॉल्यूशन

डिजिटल सेटिंग: 0.01 हर्ट्ज

एनालॉग सेटिंग: अधिकतम आवृत्ति x 0.1%

स्टार्टअप टॉर्क

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

टॉर्क नियंत्रण सटीकता

SVC: 5Hz10% के भीतर, 5Hz5% से ऊपर

VC: 3.0%

V/f वक्र

V / f वक्र प्रकार: सीधी रेखा, बहु बिंदु, पावर फ़ंक्शन, V / f पृथक्करण;

टॉर्क बूस्ट समर्थन: स्वचालित टॉर्क बूस्ट (फैक्ट्री सेटिंग), मैनुअल टॉर्क बूस्ट

आवृत्ति रैंप देना

रैखिक और एस वक्र त्वरण और मंदी का समर्थन करें;

त्वरण और मंदी समय के 4 समूह, सेटिंग रेंज 0.00s ~ 60000s

डीसी बस वोल्टेज नियंत्रण

ओवर-वोल्टेज स्टॉल नियंत्रण: वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर के बिजली उत्पादन को सीमित करें;

अंडर-वोल्टेज स्टॉल नियंत्रण: याव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली खपत को नियंत्रित करें

VdcMax नियंत्रण: ओवर-वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न बिजली की मात्रा को सीमित करें;

Vdc न्यूनतम नियंत्रण: अंडर-वोल्टेज दोष से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली खपत को नियंत्रित करें

कैरियर आवृत्ति

1kHz～12kHz(प्रकार के आधार पर भिन्न होता है)

स्टार्टअप विधि

प्रत्यक्ष प्रारंभ (डीसी ब्रेक को सुपरइम्पोज किया जा सकता है); गति ट्रैकिंग प्रारंभ

रोकने की विधि

मंदी बंद (डीसी ब्रेकिंग को सुपरइम्पोज किया जा सकता है); रोकने के लिए स्वतंत्र

मुख्य नियंत्रण कार्य

जॉग नियंत्रण, ड्रूप नियंत्रण, 16-स्पीड ऑपरेशन तक, खतरनाक गति से बचाव, स्विंग आवृत्ति ऑपरेशन, त्वरण और मंदी समय स्विचिंग, VF पृथक्करण, ओवर एक्साइटेशन ब्रेकिंग, प्रक्रिया PID नियंत्रण, स्लीप और वेक-अप फ़ंक्शन, अंतर्निहित सरल PLC तर्क, वर्चुअल इनपुट और आउटपुट टर्मिनल, अंतर्निहित विलंब इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और रिकवरी, सही दोष रिकॉर्ड, दोष रीसेट, मोटर पैरामीटर के दो समूह मुक्त स्विचिंग, सॉफ्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनल UP / DOWN

फ़ंक्शन

कीपैड

एलईडी डिजिटल कीबोर्ड और एलसीडी कीपैड (विकल्प)

संचार

मानक:

MODBUS संचार

कैन ओपन और प्रोफ़िनेट (विकास में)

पीजी कार्ड

इंक्रीमेंटल एनकोडर इंटरफ़ेस कार्ड (विभेदक आउटपुट और ओपन कलेक्टर), रोटरी ट्रांसफॉर्मर कार्ड

इनपुट टर्मिनल

मानक:

5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है;

2 एनालॉग इनपुट टर्मिनल, 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA करंट इनपुट का समर्थन करते हैं;

विकल्प कार्ड:

4 डिजिटल इनपुट टर्मिनल

2 एनालॉग इनपुट टर्मिनल। समर्थन-10V-+10V वोल्टेज इनपुट

आउटपुट टर्मिनल

मानक:

1 डिजिटल आउटपुट टर्मिनल;

1 हाई-स्पीड पल्स आउटपुट टर्मिनल (ओपन कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन करता है;

1 रिले आउटपुट टर्मिनल (दूसरा रिले एक विकल्प है)

2 एनालॉग आउटपुट टर्मिनल, 0 ~ 20mA करंट आउटपुट या 0 ~ 10V वोल्टेज आउटपुट का समर्थन करते हैं;

विकल्प कार्ड: 4 डिजिटल आउटपुट टर्मिनल

सुरक्षा

सुरक्षा फ़ंक्शन के लिए अध्याय 6 "समस्या निवारण और प्रतिकार" देखें

पर्यावरण

स्थापना स्थान

इनडोर, सीधी धूप, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकन या नमक नहीं।

ऊंचाई

0-3000m.inverter 1000m से अधिक ऊंचाई पर होने पर कम हो जाएगा और ऊंचाई 100m तक बढ़ने पर रेटेड आउटपुट करंट 1% कम हो जाएगा

परिवेश तापमान

-10°C~ +40°C, अधिकतम 50°C (यदि परिवेश का तापमान 40°C और 50°C के बीच है तो कम हो जाता है) यदि तापमान 1°C बढ़ता है तो रेटेड आउटपुट करंट 1.5% कम हो जाता है

नमी

95%RH से कम, संघनन के बिना

कंपन

5.9 m/s से कम² (0.6 ग्राम)

भंडारण तापमान

-20°C ~ +60°C

अन्य

स्थापना

दीवार पर लगे, फर्श-नियंत्रित कैबिनेट, ट्रांसम्यूरल

सुरक्षा स्तर

IP20

शीतलन विधि

प्रेशर एयर कूलिंग

ईएमसी

सीई आरओएचएस

आंतरिक ईएमसी फ़िल्टर

EN61800-3 का अनुपालन करता है

श्रेणी C3

3^rd पर्यावरण

मॉडल

पावर क्षमता

(केवीए)

इनपुट करंट

(ए)

आउटपुट करंट (ए)

अनुकूलनीय मोटर

(KW)

आकार

ब्रेक यूनिट

भारी भार

हल्का भार

तीन चरण: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

आकार ए

आंतरिक

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

आकार बी

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

आकार सी

आंतरिक

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

आकार डी

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

आकार ई

विकल्प

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

आकार एफ

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

आकार जी

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

बाहरी

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

आकार एच

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

आकार आई

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

आकार जे

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

आकार के

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

आकार एल

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

आकार एम

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

आकार एन

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

आकार ओ

VFD500-630GT4

710

1080

1120.

/

630

आकार ओ

VFD500-710GT4

790

1200

1260

/

710

आकार ओ

एकल चरण: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

आकार ए

अंतर्निहित

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

आकार ए

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

आकार ए

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

आकार ए

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

आकार बी

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

आकार सी

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

आकार सी
