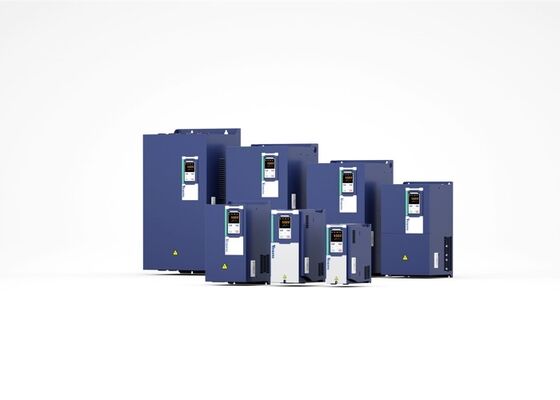

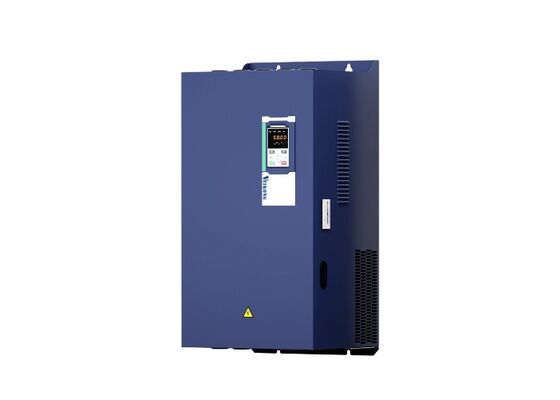

VEIKONG VFD500: बेहतर मोटर प्रदर्शन के लिए सटीक वेक्टर नियंत्रण
उत्पाद विवरण
| ओम सेवा | सहायता | मोटर नियंत्रण मोड | गति नियंत्रण और टोक़ नियंत्रण |
|---|---|---|---|
| गारंटी | 24 माह | नियंत्रण मोड | वीएफ एसवीसी और वीसी |
| आवृत्ति | 50HZ/60HZ |
उत्पाद विवरण
380V 11KW 15KW 18.5KW AC मोटर के लिए वेरिएबल फ्रीक्वेंसी इन्वर्टर
1. धीमाअति-उत्तेजना फ़ंक्शन पर कमी
सटीक थर्मल सिमुलेशन प्लेटफ़ॉर्म सॉफ़्टवेयर थर्मल सिमुलेशन की विश्वसनीयता सुनिश्चित करता है।
प्रत्येक VFD500 इन्वर्टर थर्मल सिमुलेशन परीक्षण से गुजरा है, और केवल भौतिक प्रोटोटाइप को थर्मल सिमुलेशन सुरक्षा डिज़ाइन आवश्यकताओं के दायरे में विकसित किया गया है। वास्तविक परीक्षण के बाद, थर्मल सिमुलेशन परिणाम भौतिक परीक्षण परिणामों के बहुत करीब होते हैं। सीमा परीक्षण स्थिति में, थर्मल सिमुलेशन वास्तविक लोड सिमुलेशन और वैज्ञानिक थर्मल परीक्षण की एक अतिरिक्त परत को बदल सकता है।
2. शक्तिशाली टॉर्क विशेषताएँ
0 हर्ट्ज पर शक्तिशाली टॉर्क, सेंसर या फीडबैक डिवाइस के बिना। हाल ही में, सिंक्रोनस मोटर्स के लिए सेंसरलेस नियंत्रण पहुंच से बाहर हो गया है।
VFD500 श्रृंखला ध्रुव सेंसर या मोटर फीडबैक पर निर्भर किए बिना शक्तिशाली स्टार्टिंग टॉर्क एल्गोरिदम प्रदान करती है।
उच्च-प्रदर्शन करंट वेक्टर नियंत्रण एक इंडक्शन मोटर के साथ शक्तिशाली स्टार्टिंग टॉर्क प्राप्त करता है।
तकनीकी विनिर्देश
|
आइटम |
विशिष्टता |
|
|
इनपुट |
इनपुट वोल्टेज |
1फेज/3फेज 220V:200V～240V 3 फेज 380V-480V:380V～480V |
|
अनुमत वोल्टेज उतार-चढ़ाव सीमा |
-15%～10% |
|
|
इनपुट आवृत्ति |
50Hz / 60Hz, उतार-चढ़ाव 5% से कम |
|
|
आउटपुट |
आउटपुट वोल्टेज |
3फेज:0～इनपुट वोल्टेज |
|
अतिभार क्षमता |
सामान्य प्रयोजन अनुप्रयोग: रेटेड करंट का 150% के लिए 60S हल्का भार अनुप्रयोग: रेटेड करंट का 120% के लिए 60S |
|
|
नियंत्रण |
नियंत्रण मोड |
V/f नियंत्रण PG कार्ड (SVC) के बिना सेंसरलेस फ्लक्स वेक्टर नियंत्रण PG कार्ड (VC) के साथ सेंसर स्पीड फ्लक्स वेक्टर नियंत्रण |
|
ऑपरेटिंग मोड |
गति नियंत्रण, टॉर्क नियंत्रण (SVC और VC) |
|
|
गति सीमा |
1:100 (V/f) 1:200( SVC) 1:1000 (VC) |
|
|
गति नियंत्रण सटीकता |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
|
गति प्रतिक्रिया |
5Hz(V/f) 20Hz(SVC) 50Hz(VC) |
|
|
आवृत्ति सीमा |
0.00～600.00Hz(V/f) 0.00～200.00Hz(SVC) 0.00～400.00Hz(VC) |
|
|
इनपुट आवृत्ति रिज़ॉल्यूशन |
डिजिटल सेटिंग: 0.01 हर्ट्ज एनालॉग सेटिंग: अधिकतम आवृत्ति x 0.1% |
|
|
स्टार्टअप टॉर्क |
150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
|
टॉर्क नियंत्रण सटीकता |
SVC: 5Hz10% के भीतर, 5Hz5% से ऊपर VC: 3.0% |
|
|
V/f वक्र |
V / f वक्र प्रकार: सीधी रेखा, बहुबिंदु, पावर फ़ंक्शन, V / f पृथक्करण; टॉर्क बूस्ट समर्थन: स्वचालित टॉर्क बूस्ट (फ़ैक्टरी सेटिंग), मैनुअल टॉर्क बूस्ट |
|
|
आवृत्ति रैंप देना |
रैखिक और एस वक्र त्वरण और मंदी का समर्थन करें; 4 समूहों का त्वरण और मंदी का समय, सेटिंग रेंज 0.00s ~ 60000s |
|
|
DC बस वोल्टेज नियंत्रण |
ओवरवॉल्टेज स्टॉल नियंत्रण: वोल्टेज फॉल्ट से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर के बिजली उत्पादन को सीमित करें; अंडरवॉल्टेज स्टॉल नियंत्रण: याव विफलता से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली खपत को नियंत्रित करें VdcMax नियंत्रण: ओवर-वोल्टेज ट्रिप से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर द्वारा उत्पन्न बिजली की मात्रा को सीमित करें; VdcMin नियंत्रण: जंप अंडरवॉल्टेज फॉल्ट से बचने के लिए आउटपुट आवृत्ति को समायोजित करके मोटर की बिजली खपत को नियंत्रित करें |
|
|
कैरियर आवृत्ति |
1kHz～12kHz(प्रकार के आधार पर भिन्न होता है) |
|
|
स्टार्टअप विधि |
प्रत्यक्ष प्रारंभ (DC ब्रेक को सुपरइम्पोज किया जा सकता है); गति ट्रैकिंग प्रारंभ |
|
|
रोकने की विधि |
मंदी बंद (DC ब्रेकिंग को सुपरइम्पोज किया जा सकता है); रोकने के लिए स्वतंत्र |
|
|
मुख्य नियंत्रण फ़ंक्शन |
जॉग नियंत्रण, ड्रूप नियंत्रण, 16-स्पीड ऑपरेशन तक, खतरनाक गति से बचाव, स्विंग आवृत्ति ऑपरेशन, त्वरण और मंदी समय स्विचिंग, VF पृथक्करण, ओवर एक्साइटेशन ब्रेकिंग, प्रक्रिया PID नियंत्रण, स्लीप और वेक-अप फ़ंक्शन, अंतर्निहित सरल PLC तर्क, वर्चुअल इनपुट और आउटपुट टर्मिनल, अंतर्निहित विलंब इकाई, अंतर्निहित तुलना इकाई और तर्क इकाई, पैरामीटर बैकअप और रिकवरी, सही फॉल्ट रिकॉर्ड, फॉल्ट रीसेट, मोटर पैरामीटर के दो समूहों का मुफ्त स्विचिंग, सॉफ़्टवेयर स्वैप आउटपुट वायरिंग, टर्मिनल UP / DOWN |
|
|
फ़ंक्शन |
कीपैड |
एलईडी डिजिटल कीबोर्ड और एलसीडी कीपैड (विकल्प) |
|
संचार |
मानक: MODBUS संचार कैन ओपन और प्रोफ़िनेट (विकास में) |
|
|
पीजी कार्ड |
इंक्रीमेंटल एनकोडर इंटरफ़ेस कार्ड (विभेदक आउटपुट और ओपन कलेक्टर), रोटरी ट्रांसफॉर्मर कार्ड |
|
|
इनपुट टर्मिनल |
मानक: 5 डिजिटल इनपुट टर्मिनल, जिनमें से एक 50kHz तक हाई-स्पीड पल्स इनपुट का समर्थन करता है; 2 एनालॉग इनपुट टर्मिनल, 0 ~ 10V वोल्टेज इनपुट या 0 ~ 20mA करंट इनपुट का समर्थन करते हैं; विकल्प कार्ड: 4 डिजिटल इनपुट टर्मिनल 2 एनालॉग इनपुट टर्मिनल। समर्थन-10V-+10V वोल्टेज इनपुट |
|
|
आउटपुट टर्मिनल |
मानक: 1 डिजिटल आउटपुट टर्मिनल; 1 हाई-स्पीड पल्स आउटपुट टर्मिनल (ओपन कलेक्टर प्रकार), 0 ~ 50kHz वर्ग तरंग सिग्नल आउटपुट का समर्थन करता है; 1 रिले आउटपुट टर्मिनल (दूसरा रिले एक विकल्प है) 2 एनालॉग आउटपुट टर्मिनल, 0 ~ 20mA करंट आउटपुट या 0 ~ 10V वोल्टेज आउटपुट का समर्थन करते हैं; विकल्प कार्ड: 4 डिजिटल आउटपुट टर्मिनल |
|
|
सुरक्षा |
सुरक्षा फ़ंक्शन के लिए अध्याय 6 "समस्या निवारण और प्रतिकार" देखें |
|
|
पर्यावरण |
स्थापना स्थान |
इनडोर, सीधी धूप, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकन या नमक नहीं। |
|
ऊंचाई |
0-3000m.inverter को कम किया जाएगा यदि ऊंचाई 1000m से अधिक है और रेटेड आउटपुट करंट 1% कम हो जाएगा यदि ऊंचाई 100m बढ़ जाती है |
|
|
परिवेश का तापमान |
-10°C~ +40°C, अधिकतम 50°C (यदि परिवेश का तापमान 40°C और 50°C के बीच है तो कम किया गया) रेटेड आउटपुट करंट 1.5% कम हो जाता है यदि तापमान 1°C बढ़ जाता है |
|
|
नमी |
95%RH से कम, संघनन के बिना |
|
|
कंपन |
5.9 m/s से कम2 (0.6 ग्राम) |
|
|
भंडारण तापमान |
-20°C ~ +60°C |
|
|
अन्य |
स्थापना |
वॉल-माउंटेड, फ्लोर-नियंत्रित कैबिनेट, ट्रांसम्यूरल |
|
सुरक्षा स्तर |
IP20 |
|
|
शीतलन विधि |
प्रेशर एयर कूलिंग |
|
|
ईएमसी |
सीई आरओएचएस |
आंतरिक ईएमसी फ़िल्टर EN61800-3 का अनुपालन करता है श्रेणी C3 3rd पर्यावरण |
वेइकोंग VFD500 श्रृंखला एप्लिकेशन तस्वीरें
उत्पाद अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न:
1. आप किस वोल्टेज रेंज का समर्थन कर सकते हैं?
सिंगल-फेज 220v इनपुट, सिंगल-फेज 220v आउटपुट;
सिंगल-फेज 220v इनपुट, थ्री-फेज 220v आउटपुट;
थ्री-फेज 220v इनपुट, थ्री-फेज 220v आउटपुट;
सिंगल-फेज 220v इनपुट, थ्री-फेज 380v आउटपुट;
380v इनपुट, 380v आउटपुट, 0.4KW-710KW से।
2. पैकेज का मानक क्या है?
37kw से नीचे, यह कार्टन पैकेज है; 45kw और उससे ऊपर, यह लकड़ी का पैकेज है।
3. VFD500 श्रृंखला का उपयोग करते समय सामान्य प्रश्न
1. उपकरण के लिए इन्वर्टर का चयन करते समय किन मुद्दों पर ध्यान देना चाहिए?
एक आवृत्ति कनवर्टर चुनते समय, मुख्य रूप से निम्नलिखित पहलुओं पर विचार किया जाता है:
1. क्या इन्वर्टर का उपयोग पहले उपकरण में किया गया है, क्या यह पिछले उपयोग के दौरान अक्सर फॉल्ट सुरक्षा है, यदि बार-बार ओवर करंट और ओवरलोड फॉल्ट हैं,
अनुवर्ती चयन में, एक बड़ी पावर इन्वर्टर का चयन करना आवश्यक है
2. मोटर का वोल्टेज, करंट, पावर, स्पीड, उपकरण रिडक्शन रेशियो, कंट्रोल आवश्यकताएं और अन्य मुद्दे मिलान किए जाने चाहिए;
3. लोड विशेषताएँ: क्या उपकरण एक प्रभाव प्रकार का लोड है या एक उठाने वाला प्रकार का लोड है, जब इन दो प्रकार के लोड के लिए एक इन्वर्टर का चयन करते हैं, तो एक बड़े स्तर के पावर इन्वर्टर का चयन करना आवश्यक है
4. ऑन-साइट स्थापित करते समय, इन्वर्टर इनपुट का तार तरीका, उच्च परिवेश का तापमान, और उच्च ऊंचाई चुनें ताकि उच्च स्तर के पावर इन्वर्टर का चयन किया जा सके, चाहे कैबिनेट स्थापित करें, आने वाली और जाने वाली लाइनों के लिए ट्रांसफॉर्मर स्थापित करें, आदि।
